Energetski pregled za sustave prozračivanja: Kako izračunati kWh/kgO₂ i pronaći uštede

Izravan odgovor: Prozračivanje troši 50-70% ukupne energije u postrojenju za pročišćavanje otpadnih voda. Osnovna metrika učinkovitosti je standardna učinkovitost prozračivanja (SAE), mjerena u kgO₂/kWh — koliko kisika vaš sustav isporučuje po jedinici energije. Dobro osmišljen sustav difuzora s finim mjehurićima postiže 2,5–5,0 kgO₂/kWh. Većina pogona u radu zaostaje za ovim na 1,5–2,5 kgO₂/kWh zbog zaprljanih difuzora, prevelikih puhala koje rade s djelomičnim opterećenjem, fiksnih zadanih vrijednosti DO koje zanemaruju dnevne varijacije opterećenja i nedostatka VFD kontrole. Energetski pregled točno utvrđuje što od toga košta najviše — a US EPA je dokumentirala da pravilno dizajniran sustav kontrole prozračivanja sam po sebi smanjuje energiju prozračivanja za 25-40%.

Zašto je energija prozračivanja važnija od bilo kojeg drugog procesa

Dok sustavi za prozračivanje čine samo 2-5% troškova izgradnje, oni troše do 80% energije postrojenja. Čak i uz konzervativnu brojku od 50%, brojke su značajne:

Poboljšanje učinkovitosti prozračivanja od 20% u postrojenju od 50.000 m³/dan štedi 90.000 USD godišnje. Svake godine. Bez kompromisa u procesu — zapravo, s boljom biološkom izvedbom.

Revizijski okvir u nastavku identificira gdje se te uštede skrivaju.

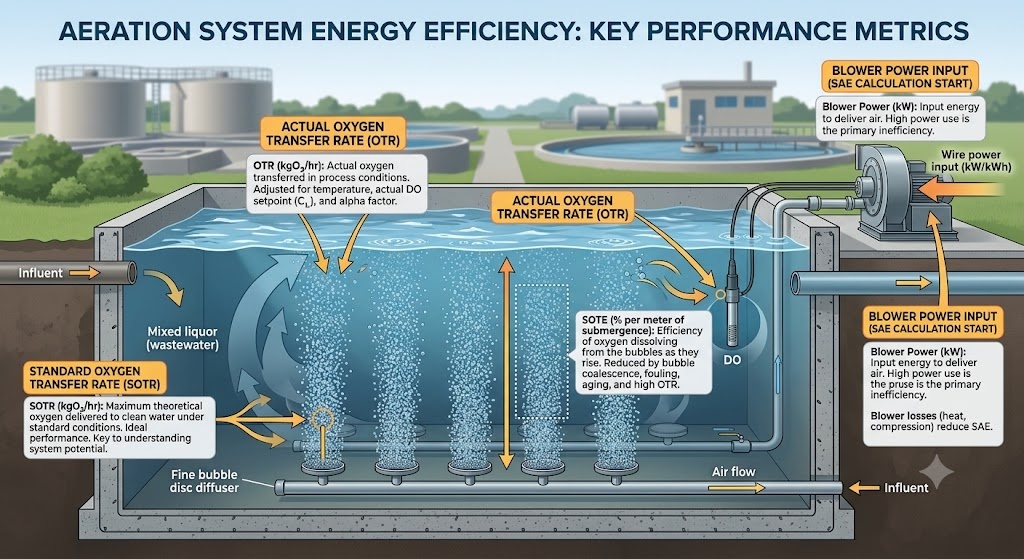

Četiri ključne metrike: SOTR, SOTE, OTR, SAE

Prije revizije bilo čega, morate govoriti isti jezik kao vaša oprema. Četiri metrike definiraju performanse sustava prozračivanja:

SOTR — Standardna brzina prijenosa kisika
Masa kisika prenesena po satu u standardnim uvjetima (čista voda, 20°C, nula DO, razina mora). Jedinice: kgO₂/sat. Ovo je laboratorijska ocjena proizvođača za difuzor ili perlator.

SOTE — Standardna učinkovitost prijenosa kisika
Udio kisika u dovedenom zraku koji se stvarno otapa u vodi, pod standardnim uvjetima. Izraženo kao % po metru uronjenosti ili kao ukupni % za sustav.

SOTE (%) = (O₂ otopljen / O₂ isporučen) x 100

Diskasti difuzori s finim mjehurićima: 6–8% SOTE po metru uranjanja
Difuzori grubih mjehurića: 3–4% SOTE po metru
Površinski mehanički perlatori: ne ovise o dubini; izraženo kao ukupni SOTE

OTR — stvarna (terenska) brzina prijenosa kisika
SOTR ispravljen za stvarne procesne uvjete — temperaturu otpadne vode, stvarnu koncentraciju DO i alfa faktor. To je ono što vaši difuzori zapravo isporučuju u spremniku.

OTR = SOTR x alfa x (beta x C_s,T - C_L) / C_s,20 x theta^(T-20)

gdje:

• alfa = procesna voda OTE / čista voda OTE (obično 0,4–0,8 za komunalne WW)
• beta = zasićenje O₂ procesne vode / zasićenje O₂ čiste vode (obično 0,95–0,98)
• C_s,T = O₂ zasićenje na temperaturi procesa (mg/L)
• C_L = stvarni DO u spremniku (mg/L) — vaša radna zadana vrijednost
• C_s,20 = zasićenje O₂ na 20°C = 9,08 mg/L
• theta = faktor korekcije temperature = 1,024

SAE — Standardna učinkovitost prozračivanja
Najkorisniji pojedinačni broj za energetski pregled. SAE kombinira prijenos kisika i potrošnju energije u jednu usporedivu metriku.

SAE (kgO₂/kWh) = SOTR (kgO₂/h) / Ulazna snaga žice za puhalo (kW)

Obratna vrijednost — kWh/kgO₂ — jednako je važeća i intuitivnija za izračun troškova:

Specifična energija (kWh/kgO₂) = 1 / SAE

SAE referentne vrijednosti po tehnologiji:

Ako je izračunati SAE vašeg postrojenja ispod 1,8 kgO₂/kWh za sustav s finim mjehurićima, imate problem s performansama koji se može popraviti - vjerojatno zaprljani difuzori, pretjerano prozračivanje ili neučinkovit rad puhala.

Korak 1: Izračunajte svoj trenutni SAE — osnovno mjerenje

Ne možete revidirati ono što niste izmjerili. Većina postrojenja može izračunati grubi SAE iz postojeće opreme bez ikakve specijalizirane opreme za ispitivanje.

Metoda A: Iz podataka o procesu (Brza procjena)

Što trebate:

• Prosječna potrošnja snage puhala (kW) — iz mjerača energije ili natpisne pločice × radni sati
• Prosječna dnevna potreba za kisikom — procijenjena na temelju BPK/KPK opterećenja i vrste procesa

Procijenite dnevnu potrebu za kisikom (AOR — stvarna potreba za kisikom):

AOR (kgO₂/dan) = (potreba kisika za uklanjanje BPK) (potreba kisika za nitrifikaciju) - (kredit za denitrifikaciju)

Uklanjanje BPK: ~1,0–1,2 kgO₂ po kg uklonjenog BPK (1,0 za jednostavno uklanjanje BPK; 1,2 za kombinirane sustave nitrifikacije BPK)

Nitrifikacija: 4,57 kgO₂ po kg oksidiranog NH4-N

Kredit za denitrifikaciju: 2,86 kgO₂ prikupljeno po kg smanjenog NO3-N (ako su prisutne anoksične zone, oduzmite ovo)

Primjer — komunalno postrojenje od 10 000 m³/dan:

• BPK u ulazu: 220 mg/L, BPK u efluentu: 15 mg/L → uklonjena BPK: 2.050 kg/dan
• BPK uklanjanje O₂: 2050 × 1,0 = 2050 kgO₂/dan
• Ulazni TKN: 40 mg/L, otpadni NH₄: 3 mg/L → nitrificirani N: 370 kg/dan
• Nitrifikacija O₂: 370 × 4,57 = 1691 kgO₂/dan
• Kredit za denitrifikaciju (pretpostavimo da anoksična zona uklanja 15 mg/L NO₃): 150 kg/dan × 2,86 = 429 kgO₂/dan
• Ukupni AOR = 2050 1691 - 429 = 3312 kgO₂/dan = 138 kgO₂/sat

Izračunajte polje SAE:

• Snaga puhala: 3 puhala × 75 kW svaki × 85% prosječnog opterećenja = 191 kW
• SAE = 138 kgO₂/h / 191 kW = 0,72 kgO₂/kWh

Pretvorite u SOTR za usporedbu ekvivalenta čiste vode:
SOTR = AOR / (alfa × faktor korekcije) ≈ AOR / (0,6 × 0,5) = AOR / 0,30
SOTR = 138 / 0,30 = 460 kgO₂/sat

Standardni SAE = 460 / 191 = 2,41 kgO₂/kWh

Ovo je blizu donje granice prihvatljivog raspona za sustave s finim mjehurićima - vrijedno istraživanja.

Metoda B: Ispitivanje ispušnih plinova (najpreciznije)

Ispitivanje izlaznog plina mjeri SOTE izravno u procesnim uvjetima hvatanjem plina koji napušta površinu vode u plutajućoj napi i analizom njegovog sadržaja kisika. Ovo je najtočnija metoda za određivanje stvarne učinkovitosti difuzora.

Potrebna oprema: plutajuća napa za skupljanje plina, analizator plina (O₂ i CO₂), mjerač protoka zraka na puhalu.

SOTE (%) = (O₂ u - O₂ van) / O₂ u × 100

gdje je O₂ in = protok zraka × 0,2095 (O₂ udio zraka) i O₂ out = koncentracija O₂ izmjerena u sakupljenom otpadnom plinu × ukupni protok otpadnog plina.

Ispitivanje ispušnih plinova zlatni je standard za provjeru valjanosti nakon čišćenja ili naknadne ugradnje — ono izravno pokazuje je li održavanje ili zamjena difuzora poboljšala učinkovitost. Zahtijeva specijaliziranu opremu i obično ga provodi tim stručnjaka.

Korak 2: Izračunajte učinkovitost puhala žica-zrak

Učinkovitost puhala određuje koliko električne energije zapravo dopire do struje zraka. Puhalo koje isporučuje 85% svoje nazivne snage zbog starosti, zaprljanja ulaznog filtra ili rada s djelomičnim opterećenjem gubi ostatak kao toplinu.

Jednadžba izotermne snage za procjenu učinkovitosti puhala:

Teorijska izotermna snaga (kW) = Q_zrak × P_ulaz × ln(P_izlaz / P_ulaz) / učinkovitost

gdje:

• Q_zrak = stvarni volumetrijski protok zraka pri ulaznim uvjetima (m³/s)
• P_inlet = apsolutni ulazni tlak (kPa) ≈ 101,3 kPa na razini mora
• P_outlet = apsolutni tlak pražnjenja (kPa) = nadtlak 101.3
• ln = prirodni logaritam
• učinkovitost = izentropska učinkovitost puhala (prema krivulji proizvođača, obično 65–82%)

Referentne vrijednosti učinkovitosti puhala:

Najčešći problem učinkovitosti na terenu: puhala rade na 40-60% projektiranog protoka kontinuirano jer je sustav prozračivanja dizajniran za uvjete vršnog protoka koji se rijetko pojavljuju. Pri protoku od 50%, puhalo roots gubi 15-25 postotnih bodova učinkovitosti u usporedbi s maksimumom - gubi značajan dio svakog potrošenog kWh.

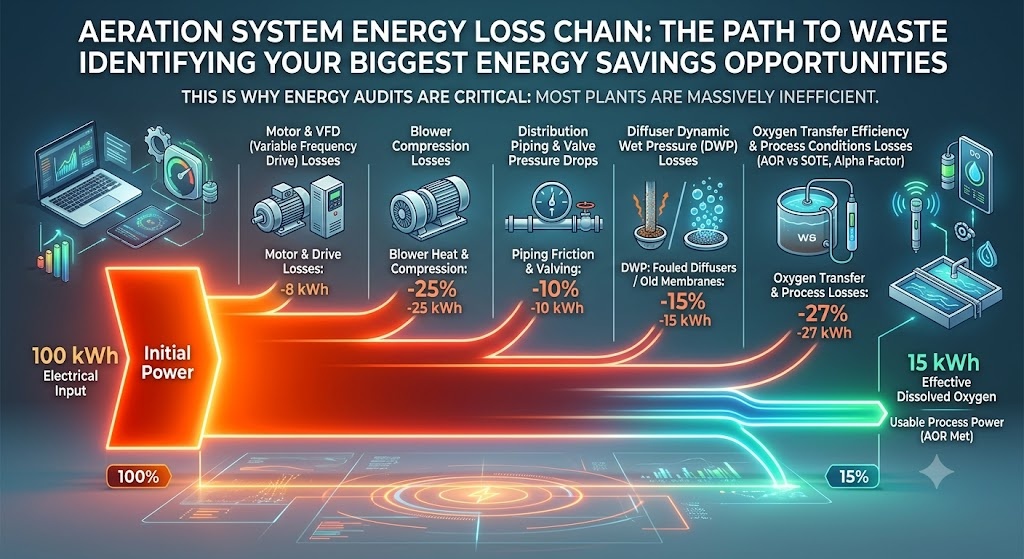

Korak 3: Mapirajte lanac gubitka energije

Svaki sustav prozračivanja ima četiri mjesta gdje se gubi energija između električnog mjerača i otopljenog kisika u spremniku. Kvantificiranje svakog gubitka identificira gdje treba intervenirati.

Lanac gubitka energije:

Električni ulaz → Gubici motora puhala → Gubici kompresije puhala → Distribucijski gubici cijevi/ventila → DWP gubici difuzora → Gubici prijenosa kisika

Kombinirani učinak: za svakih 100 kWh koje potroši motor puhala, obično samo 15-35 kWh završi kao otopljeni kisik u miješanoj tekućini.

Korak 4: Prepoznajte pet najvećih mogućnosti uštede

Prilika 1: VFD na puhalima (15–30% uštede)

Većina postrojenja je dizajnirana za vršna dnevna/sezonska opterećenja. Stvarno prosječno opterećenje je obično 40-70% vršnog opterećenja. Puhalo koje radi fiksnom brzinom radi zadovoljenja vršne potražnje radi s neučinkovitim djelomičnim opterećenjem veći dio svog radnog vijeka.

Pogoni promjenjive frekvencije (VFD) omogućuju brzini puhala praćenje stvarne potrebe za kisikom. Puhala s tri lopatice i VFD za kontrolu brzine nude smanjenje od 60–70%, što omogućuje veliku radnu fleksibilnost.

Ušteda energije od VFD-a: 15–30% energije puhala u tipičnim postrojenjima. Povrat: 2–4 godine ovisno o tarifi električne energije i varijacijama opterećenja.

VFD je najučinkovitiji kada: opterećenje značajno varira (dnevna varijacija > 2:1), instalirano je više puhala, trenutni puhali rade na >70% brzine neprekidno.

VFD je najmanje učinkovit kada: puhala već rade na 95–100% brzine većinu vremena (postrojenje ograničenog kapaciteta), ili kada je puhalo roots već prigušeno na minimum.

Prilika 2: Smanjenje zadane vrijednosti DO (10-20% uštede)

Većina postrojenja radi na zadanoj točki DO od 2,0 mg/L u cijelom bazenu za prozračivanje — ukupni broj koji pokriva najgore moguće uvjete. U uvjetima prosječnog opterećenja to znači kronično pretjerano prozračivanje.

Smanjenje zadane vrijednosti DO s 2,0 mg/L na 1,5 mg/L (još uvijek potpuno dovoljno za nitrifikaciju na normalnim temperaturama) obično smanjuje potrebu za zrakom za 10-20%. Ovo je najjeftinija dostupna intervencija — često se može postići reprogramiranjem PLC-a bez kapitalnih izdataka.

Važno: Smanjenje zadane vrijednosti DO mora biti povezano s pouzdanom kalibracijom senzora DO. Odstupanje u senzorima DO je uobičajeno i uzrokuje da stvarni DO bude niži od prikazane vrijednosti — smanjenje zadane vrijednosti bez ponovne kalibracije senzora riskira poremećaj procesa.

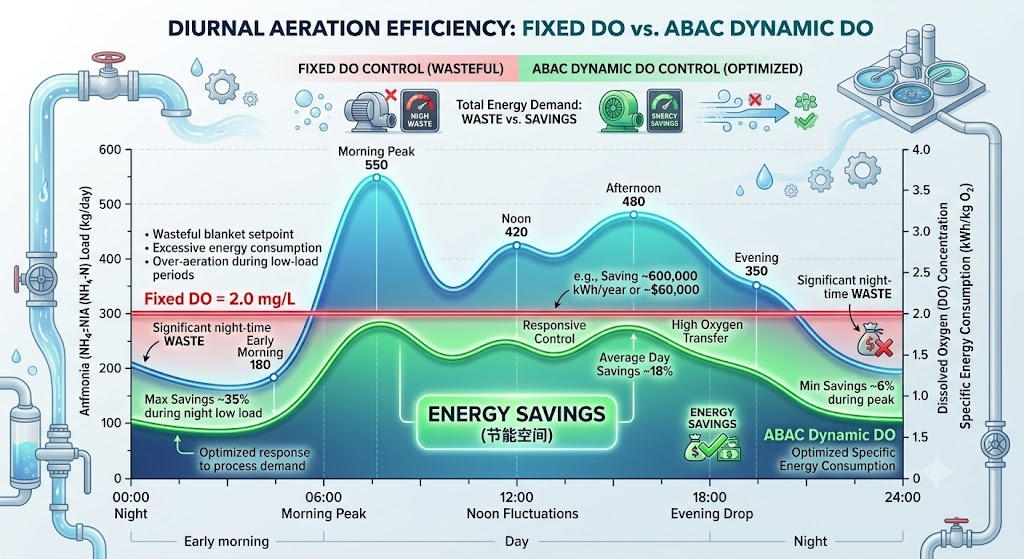

Prilika 3: Kontrola prozračivanja na bazi amonijaka — ABAC (15-25% dodatnih ušteda u odnosu na kontrolu DO)

Standardna kontrola DO održava fiksnu koncentraciju DO bez obzira na stvarnu biološku potražnju. ABAC ide jednu razinu dublje — mjeri koncentraciju amonijaka u efluentu i dinamički prilagođava zadanu vrijednost DO na temelju toga je li nitrifikacija završena.

Budući da se OTE poboljšava pri nižim koncentracijama DO, moguće su uštede energije održavanjem minimalne koncentracije DO koja ispunjava ciljeve procesa. ABAC sustavi iskorištavaju utjecaj DO na OTE i na brzinu biološke pretvorbe amonijaka.

U praksi: noću kada je opterećenje amonijakom nisko, ABAC omogućuje pad DO na 0,8–1,2 mg/L i još uvijek postizanje pune nitrifikacije. Tijekom jutarnjeg najvećeg opterećenja povećava DO na 2,5–3,0 mg/L prije nego što amonijak probije. Ovaj dinamički odgovor je nemoguć s fiksnom zadanom točkom DO.

Studija slučaja koju je objavio Envirosim pokazala je da je u postrojenju za nitrificiranje aktivnog mulja ručna kontrola DO rezultirala promjenama DO od 0,5 do 3,5 mg/L i 590 kWh/MGD energije puhala. Konvencionalna kontrola DO smanjila je to za samo 3%. ABAC je znatno dodatno smanjio potražnju za energijom sužavajući radni raspon DO na minimum potreban za potpunu nitrifikaciju pri svim uvjetima opterećenja.

Napredne tehnologije upravljanja uključujući MPC integriran s umjetnom inteligencijom i strojnim učenjem mogu smanjiti potrošnju energije za 30-40% i povećati razine DO za 35-40% u usporedbi s ručnim radom.

Zahtjevi za implementaciju ABAC-a: senzor amonijaka (ionsko selektivna elektroda ili mrežni analizator) u blizini kraja efluenta bazena za prozračivanje; DO senzori u svakoj kontrolnoj zoni; SCADA integracija; VFD puhala za sposobnost odziva.

Prilika 4: Održavanje difuzora — smanjenje DWP (8–20% uštede)

Zaprljani difuzori proizvode veće mjehuriće s nižim SOTE-om i povećavaju DWP — što znači da puhalo mora više raditi da progura isti zrak. Kombinirani učinak zaprljanih difuzora pri DWP = 100 mbar naspram DWP = 20 mbar je povećanje energije od 15–25% po jedinici prenesenog kisika.

Agencija za zaštitu okoliša Sjedinjenih Američkih Država izvijestila je da implementacija pravilno dizajniranog sustava kontrole prozračivanja smanjuje energiju prozračivanja za 25 do 40 posto. Ali ova ušteda je moguća samo kada su difuzori čisti — zaprljani sustav difuzora poništava prednosti napredne kontrole.

Redoslijed prioriteta održavanja difuzora:

1. Brzo čišćenje zraka (bez troškova, tromjesečno) — obnavlja 5–15% SOTE u biološki zaprljanim sustavima
2. Čišćenje kiselinom (umjereni troškovi, godišnje u područjima s tvrdom vodom) — obnavlja povećanje DWP-a povezano s kamencem
3. Zamjena membrane (kapitalni trošak, ciklus od 5-10 godina) — potrebna kada DWP ostane >80 mbar nakon kemijskog čišćenja

Pogledajte članak o DWP-u za potpuni okvir odluka o održavanju.

Prilika 5: Nadogradnja tehnologije puhala (20-35% uštede, kapitalno intenzivan)

Ako je postrojenje izgrađeno s roots puhalima s tri lopatice koje rade iznad 0,5 bara protutlaka - kao što su mnoge biljke, budući da su roots puhala bila zadana tehnologija desetljećima - njihova zamjena s turbo puhalima velike brzine ili puhalima s rotacijskim vijkom donosi značajna povećanja učinkovitosti.

Zamjena puhala je intervencija s najvećim kapitalnim troškovima, ali donosi najtrajnije uštede — dobici učinkovitosti neovisni su o ponašanju rukovatelja i ne degradiraju se bez većeg mehaničkog kvara.

Korak 5: Kvantificirajte uštede — rezultat revizije

Potpuni energetski pregled prozračivanja daje matricu uštede: svaka prilika kvantificirana u kWh/godina i $/godina, s procijenjenim troškovima implementacije i jednostavnim razdobljem povrata.

Primjer rezultata revizije — 10 000 m³/dan gradsko postrojenje, 191 kW opterećenje puhala, 0,10 USD/kWh električne energije:

Napomena: uštede nisu potpuno aditivne — smanjenje zadane vrijednosti DO i ABAC rješavaju probleme preklapanja. Kombinirana realna ušteda iz svih pet mjera: 35–50% osnovne energije prozračivanja, pri čemu se većina ušteda može postići unutar 3 godine samo kroz prve tri mjere.

Strategije kontrole prozračivanja prema veličini postrojenja

Mala postrojenja za pročišćavanje otpadnih voda imaju koristi od metoda on/off i PID kontrole, što rezultira uštedom energije od 10–25% i smanjenjem razine DO od 5–30%. Kaskadno upravljanje i prediktivno upravljanje modelom poboljšavaju energetsku učinkovitost za 15–30% u uređajima za pročišćavanje otpadnih voda srednje veličine. Napredni uređaji za pročišćavanje otpadnih voda koji koriste MPC integriran s umjetnom inteligencijom i strojnim učenjem mogu smanjiti potrošnju energije za 30-40%.

Kredit za denitrifikaciju: besplatni oporavak kisika

Jedna od najčešće zanemarenih ušteda energije u postrojenjima s anoksičnim zonama. Tijekom denitrifikacije, bakterije koriste NO₃ kao akceptor elektrona umjesto O₂ — učinkovito vraćajući kisik iz molekule nitrata.

Kredit za kisik = 2,86 kgO₂ po kg smanjenog NO3-N

Za postrojenje koje denitrifikuje 15 mg/L NO₃ iz protoka od 10 000 m³/dan:

• NO₃ smanjen = 15 × 10.000 / 1.000 = 150 kg NO3-N/dan
• Kredit za kisik = 150 × 2,86 = 429 kgO₂/dan

Pri SAE = 2,5 kgO₂/kWh, ovaj kredit vrijedi: 429 / 2,5 = 172 kWh/dan = 6200 USD godišnje

Biljke koje imaju anoksične zone, ali ne uzimaju u obzir kredit za denitrifikaciju u svojoj logici kontrole puhala, svaki dan pretjerano prozračuju i troše energiju ekvivalentnu ovom kreditu.

Popis za brzu provjeru: 30 minuta u prostoriji za puhanje

Pokrenite ovaj kontrolni popis prije naručivanja potpune revizije — identificira tri najčešća brza dobitka:

1. Očitajte izlazni tlak puhala i izračunajte DWP

• Ako je DWP > 60 mbar → potrebno čišćenje difuzora → potencijalna ušteda energije od 10–15%

2. Provjerite radnu točku puhala u odnosu na projektnu krivulju

• Ako puhala rade na < 60% nazivnog protoka pri projektiranom tlaku → predimenzionirani ili prenatlačni → potrebno je VFD ili smanjenje zadane vrijednosti

3. Pročitajte prosječni DO iz SCADA trenda (proteklih 7 dana)

• Ako je prosječni DO > 2,5 mg/L u bilo koje doba dana → prekomjerno prozračivanje → smanjenje zadane vrijednosti ili ABAC kandidat

4. Usporedite stvarnu snagu puhala s teoretskim zahtjevima

• Izračunajte AOR iz utjecajnog opterećenja, pretvorite u SOTR, izračunajte teoretsku snagu puhala
• Ako je stvarna snaga puhala > 130% od teorijske → razlika u učinkovitosti od >30% → revizija puhala je opravdana

5. Provjerite dnevne varijacije u snazi puhala

• Ako puhalo radi konstantnom brzinom bez obzira na doba dana → nema kontrole koja prati opterećenje → VFD DO kontrola je prioritetna intervencija

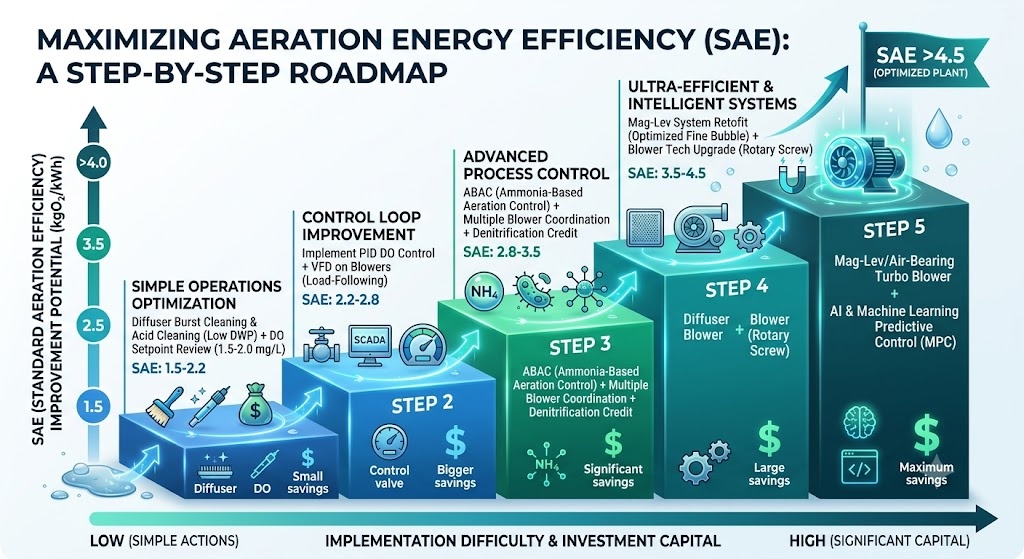

Sažetak: Plan puta za poboljšanje SAE
