Ovladavanje omjerom F/M za kontrolu procesa otpadnih voda u stvarnom svijetu

U biološkoj obradi otpadnih voda proces s aktivnim muljem često se tretira kao matematička izvjesnost. Međutim, iskusni procesni inženjeri znaju da se ponaša više kao nestabilni ekosustav. U srcu upravljanja ovim ekosustavom je Omjer hrana-mikroiliganizam (F/M). .

Dok standardni operativni priručnici nude krute filimule, pravo ovladavanje procesom zahtijeva razumijevanje interakcije F/M s promjenjivom organskom kemijom, sezonskom kinetikom i ograničenjima senzora u stvarnom vremenu. Ovaj vodič nadilazi osnovne izračune kako bi pružio korisne, na terenu testirane uvide za modernu optimizaciju postrojenja.

1. Uvod u omjer F/M: biološka kinetička ravnoteža

Omjer F/M definira termodinamički odnos između mase biorazgradivog organskog supstrata koji ulazi u biološke reaktore i mase aktivnih heterotrofnih bakterija posvećenih stabilizaciji.

• "Hrana" (F): Masena stopa organskog opterećenja. Iako se tradicionalno definira biokemijskom potrošnjom kisika (BPK), predstavlja hlapljive ugljične spojeve dostupne za mikrobni katabolizam.
• “Mikroorganizmi” (M): Aktivna, stanična biomasa koja se nalazi unutar granica aeracijskog bazena, odgovorna i za oksidaciju ugljika i bio-flokulaciju.

U idealnom sustavu, ovaj omjer održava bakterije u kasnoj fazi opadanja rasta ili ranoj fazi endogenog disanja. Ako se vaga previše nagne u bilo kojem smjeru, fizička struktura pahuljica mulja degradira, mijenjajući Indeks volumena mulja (SVI) i rizikujući nepoštivanje regulatornih propisa za ukupne suspendirane krutine (TSS) i ograničenja hranjivih tvari.

2. Dinamička matematika: faktoring latencije i "čistoće" mulja

Udžbenički matematički prikaz F/M je jednostavan, ali njegove komponente skrivaju operativne zamke.

Formule čistog teksta

Američke imperijalne jedinice:
F/M = (utjecaj BPK, mg/L * protok, MGD * 8,34) / (MLVSS, mg/L * volumen bazena, MG * 8,34)

Metričke jedinice:
F/M = (Utjecaj BPK, mg/L * Protok, m3/dan) / (MLVSS, mg/L * Volumen bazena, m3 * 1000)

Dobivanje informacija: razbijanje zamke 5-dnevne BOD latencije

Najveća mana klasične F/M kontrole je što standardni BPK5 zahtijeva 5 dana inkubacije. Upravljanje dinamičnim pogonom pomoću indikatora kašnjenja od 5 dana osigurava da uvijek popravljate prošlotjednu krizu.

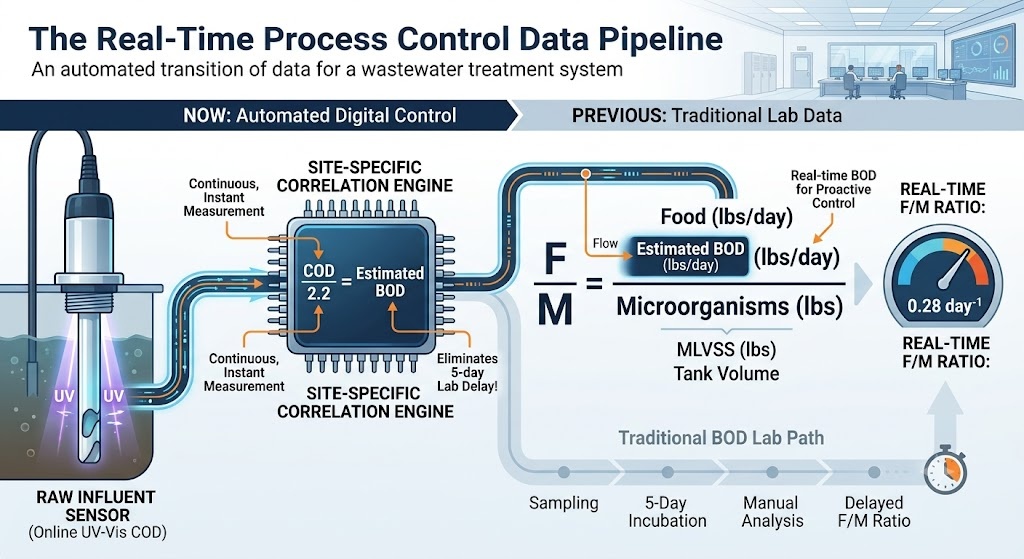

Napredni objekti to zaobilaze uspostavom dinamike Korelacijska matrica COD-to-BOD ili TOC-to-BOD . Sirovi domaći komunalni influent tipično pokazuje KPK:BPK omjer od 2,0:1 do 2,5:1. Međutim, ako vaš objekt prima industrijske frakcije (npr. prerada hrane, kemijska proizvodnja), ovaj omjer može porasti na 4,0:1 ili se mijenjati iz sata u sat.

[Procjena hrane u stvarnom vremenu] = Dnevni COD (putem 2-satne probave ili online UV-Vis) / Faktor korelacije specifičan za mjesto

Korištenjem online UV-Vis spektrofotometara na primarnoj efluentnoj ustavi, operateri mogu uhvatiti organske "puževe" u stvarnom vremenu i odmah prilagoditi metriku procesa, umjesto otkrivanja toksičnog preopterećenja pet dana prekasno.

Frakcija "čistoće" MLVSS u MLSS

Zamjena MLSS za MLVSS u nazivniku kritična je pogreška. MLSS uključuje nebiološke inertne krute tvari (fiksne suspendirane krute tvari poput finog pijeska, mulja i istaloženog fosfora).

Zdrava komunalna biljka održava an Omjer MLVSS/MLSS (Indeks čistoće) od 0,75 do 0,85 . Tijekom obilnih kiša u kombiniranim kanalizacijskim sustavima ili u postrojenjima s neadekvatnim kanalima za pijesak, inertni pijesak struji u bazen za prozračivanje, spuštajući omjer ispod 0,60. Ako ne testirate hlapljivu frakciju (MLVSS putem ispitivanja hlapljive mufle peći na 550 stupnjeva Celzijusa), matematički ćete precijeniti svoju mikrobnu radnu snagu, drastično pothraniti svoj sustav i pokrenuti neočekivani gubitak biomase.

3. Scenarij naprednog izračuna: Industrijski pomak

Pogledajmo dalje od osnovnih općinskih izračuna i pogledajmo napredni scenarij u kojem industrijska tvornica za preradu hrane ispušta neočekivani organski val u općinski sustav.

Podaci sa terena prikupljeni u 08:00 sati:

• Brzina protoka: 4,0 MGD
• KPK primarnog efluenta (putem brzog testa): 600 mg/L
• Povijesni COD:BOD faktor za ovu specifičnu industrijsku mješavinu: 2,4:1
• Zapremina spremnika za prozračivanje: 1,2 milijuna galona (MG)
• MLSS koncentracija: 3.500 mg/L
• Trenutačna hlapljiva organska frakcija (MLVSS/MLSS): 72% zbog nedavnog otjecanja mulja po vlažnom vremenu

Korak 1: Izračunajte procijenjeni BPK (hrana) u stvarnom vremenu

Procijenjeni utjecajni BPK = 600 mg/L KPK / 2,4 = 250 mg/L BPK
Primijenjena hrana = 250 mg/L * 4,0 MGD * 8,34 = 8340 lbs BPK/dan

Korak 2: Izračunajte pravu biološku masu (mikroorganizmi)

Prava MLVSS koncentracija = 3500 mg/L MLSS * 0,72 = 2520 mg/L MLVSS
Aktivni mikroorganizmi = 2,520 mg/L * 1,2 MG * 8,34 = 25,220 lbs MLVSS

Korak 3: Izračunajte F/M u stvarnom vremenu

Omjer F/M = 8,340 lbs BOD / 25,220 lbs MLVSS = 0,33 dana^-1

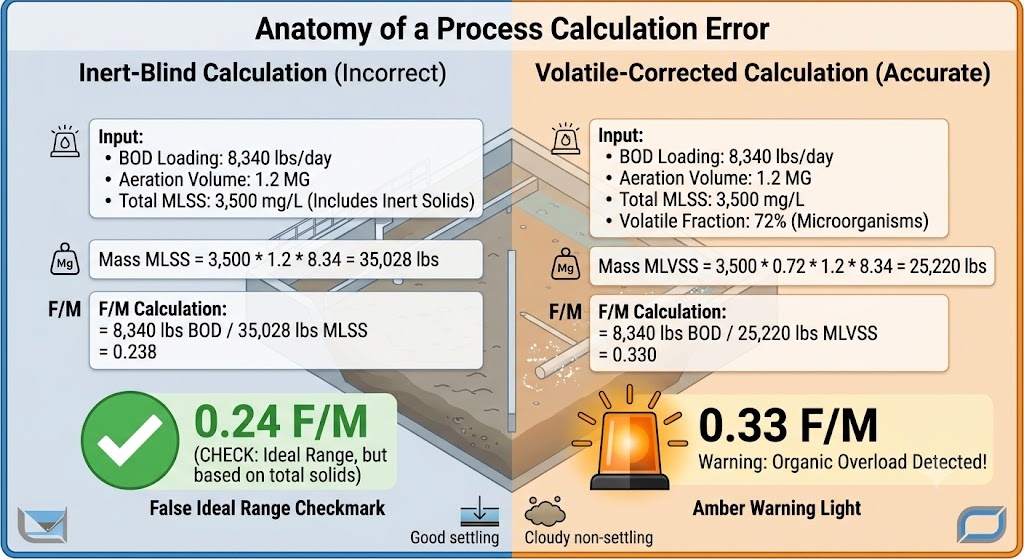

Operativni uvid: Da je operater netočno koristio ukupni MLSS za izračun, izračunati F/M bi se pojavio kao 0,24, signalizirajući savršeno stabilan konvencionalni sustav. U stvarnosti, pravo biološko opterećenje iznosi 0,33—približava se gornjoj granici konvencionalne obrade, upozoravajući operatera da odmah zaustavi trošenje mulja kako bi spriječio ispiranje biomase.

4. Idealni F/M rasponi i kinetički temperaturni faktor

Operativni ciljni rasponi moraju biti usklađeni sa specifičnim inženjerskim projektom objekta.

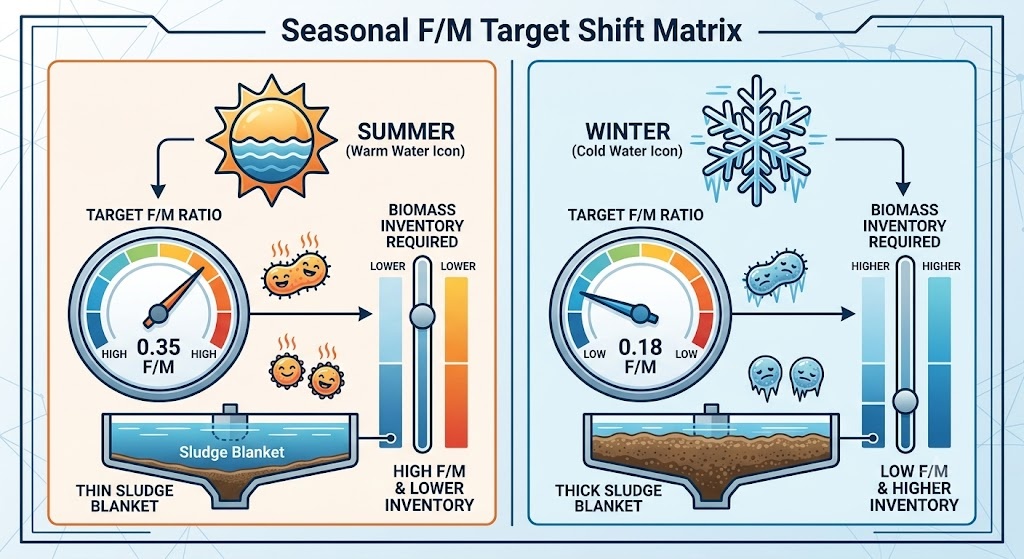

Temperaturni koeficijent zanemaren u udžbenicima

Mikrobna enzimska aktivnost uvelike ovisi o temperaturi i upravlja se modificiranom Arrheniusovom jednadžbom. Za svaki pad temperature otpadne vode od 10 Celzijevih stupnjeva, stopa biološkog metabolizma smanjuje se za otprilike 50%.

• Ljetni rad (25°C): Mikrobi imaju visoke metaboličke stope. Brzo konzumiraju hranu. Možete sigurno pokrenuti veći F/M omjer (npr. 0,35) jer brzina kinetičke obrade odgovara brzini opterećenja.
• Zimski rad (10°C): Mikrobi postaju tromi. Da biste obradili istu masu ulazne BPK, morate povećati veličinu svoje mikrobne radne snage. Operateri moraju ciljati na niži omjer F/M (npr. 0,18) namjernim povećanjem MLVSS ciljeva kako bi pružili više mogućnosti obrade "iz ruke u usta".

5. Rješavanje problema visokih F/M omjera: organsko preopterećenje i strukturna disperzija

Visok F/M omjer (>0,50 u konvencionalnim sustavima) ukazuje na to da raspoloživa ugljična energija premašuje metabolički kapacitet stojeće biomase. To proizlazi iz industrijskih odlagališta puževa, iznenadnog hidrauličkog ispiranja krutih tvari oborinskim vodama ili prekomjernog bacanja mulja (WAS).

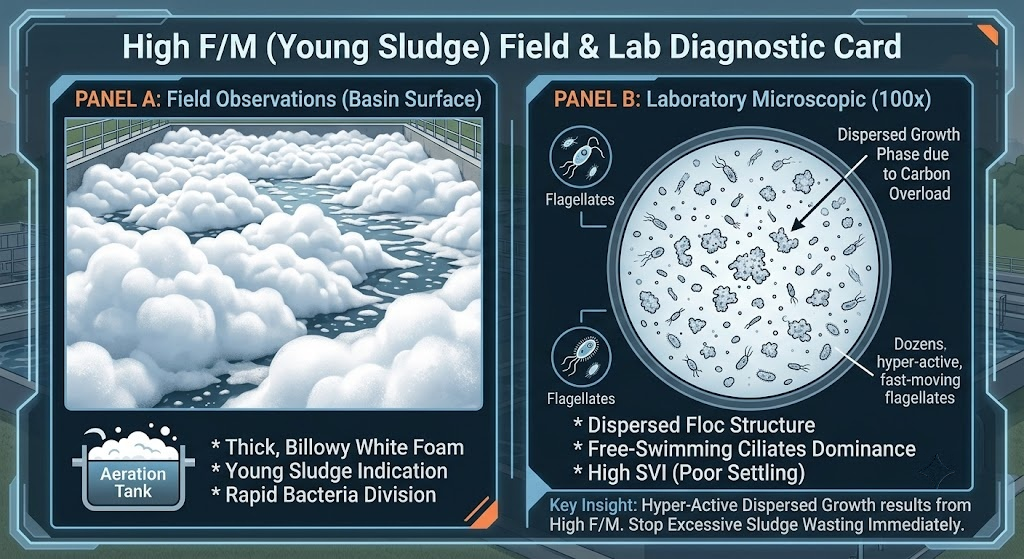

Vizualna dijagnostika i mikroskopija na licu mjesta

• Površinski fenomen: Bazen za prozračivanje stvara gustu, valovitu, vrlo fluidnu netaknuta bijela pjena . Ova pjena sadrži visoke koncentracije izvanstaničnih polisaharida i lipida koje proizvode mlade bakterije koje se brzo dijele u njihovoj fazi rasta.
• Mikroskopska struktura: Pod povećanjem od 100x, pahuljice mulja izgledaju malene, vrlo razlomljene i nemaju strukturirane rubove. Vidjet ćete ogromnu dominaciju slobodno plivajućih ciliata i bičaša, uz apsolutnu odsutnost rotifera ili stabljikastih ciliata.

Napredne korektivne radnje

1. Manevar uvlačenja koraka: Ako je vaš objekt opremljen mogućnostima postupnog dovoda, preusmjerite dotok sirove tekućine dalje od glave spremnika za prozračivanje i rasporedite ga po srednjim ili stražnjim zonama. Ovo odmah smanjuje F/M omjer na ulazu, štiteći vraćenu biomasu od organskog šoka.
2. RAS/WAS prilagodbe ravnoteže: Odmah prekinite sve pumpanje WAS-a. Povećajte stope vraćanja aktiviranog mulja (RAS) kako biste maksimalno povećali prijenos pohranjenih krutih tvari iz sekundarnih taložnika natrag u reakcijsku zonu.

6. Rješavanje problema niskih F/M omjera: Microthrix Bulking & Pin Floc

Nizak omjer F/M (<0,15 u konvencionalnim sustavima) predstavlja okruženje intenzivnog biološkog gladovanja. Mikrobna populacija je prerasla svoju primarnu opskrbu energijom.

Vizualna dijagnostika i mikroskopija na licu mjesta

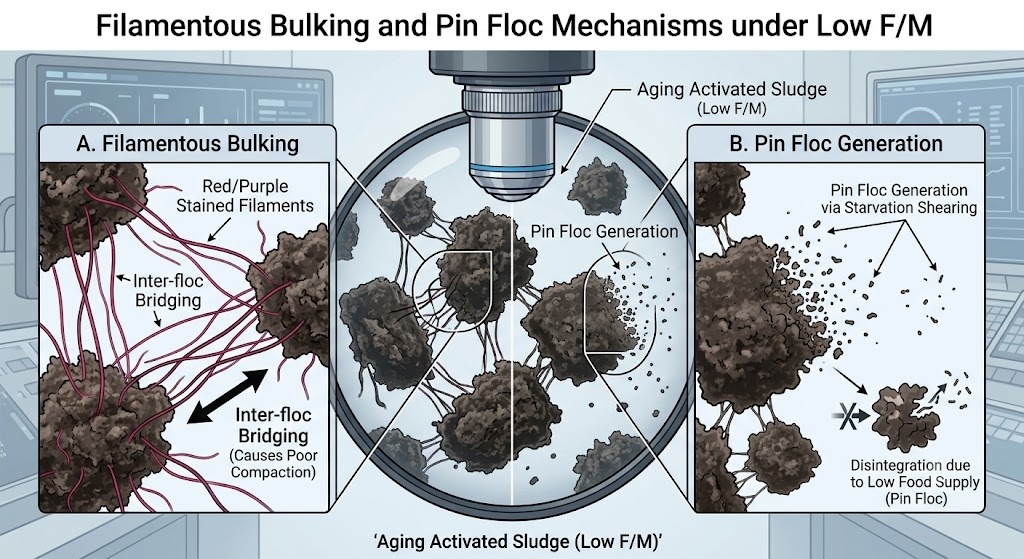

• Površinski fenomen: U bazenu za prozračivanje stvara se gusti, masni, tamnosmeđi ili žutosmeđi skoreli sloj šljama koji je otporan na prskanje vode. Prikazuje se sekundarni pročišćivač igla floc — sićušne čestice nalik pepelu koje lebde iznad efluentne brane unatoč vrlo prozirnom vodenom stupcu.
• Mikroskopska struktura: Flokule mulja izgledaju masivne, tamne i nepravilne. Dugi pramenovi poput kose filamentozne bakterije (kao što je Microthrix parvicella or Tip 0041 ) izbijaju iz jezgre pahuljica, premošćuju praznine i fizički sprječavaju zbijanje u taložniku.

Mehanika povećanja mase gladovanja

Kada je hrane malo, filamentozne bakterije nadmašuju standardne bakterije koje stvaraju pahuljice. Nitaste stanice imaju mnogo veći omjer površine i volumena, što im omogućuje učinkovitije uklanjanje BPK u tragovima nego guste pahuljice. Dok se množe, stvaraju mrežicu poput mreže koja hvata vodu, povećavajući indeks volumena mulja (SVI) i uzrokujući da se pokrivač mulja u taložniku diže prema površini.

Napredne korektivne radnje

1. Protokol inkrementalnog rasipanja: Morate eliminirati višak biomase kako biste uspostavili ravnotežu, ali velike prilagodbe mogu šokirati sustav. Provedba Pravilo maksimalnog rasipanja od 10% do 15%. : nikada ne povećavajte svoj dnevni volumen WAS-a za više od 15% u jednom 24-satnom prozoru.
2. Strategija selektivnog kloriranja: Ako je filamentno skupljanje jako, primijenite ciljanu dozu klora na RAS liniju. Dozirajte klor točnom brzinom od 2 do 5 lbs klora na 1000 lbs MLVSS dnevno . Budući da se filamenti protežu prema van od strukture pahuljica, prvo su izloženi kloru, uništavajući ih, dok istovremeno čuva unutarnje bakterije koje stvaraju pahuljice.

7. Integracija procesa: Operativna matrica F/M nasuprot MCRT

Napredne operacije otpadnih voda ne upravljaju F/M kao izoliranom metrikom. Djeluje kao matematički obrat od Srednje vrijeme zadržavanja u stanici (MCRT) or Vrijeme zadržavanja čvrstih tvari (SRT) .

Dok F/M mjeri vanjski stresor (hrana koja ulazi u sustav), MCRT mjeri unutarnju dob i vrijeme zadržavanja radne snage.

MCRT = Ukupni inventar hlapljivih suspendiranih krutih tvari u sustavu / ukupna masa hlapljivih krutih tvari izgubljenih po danu

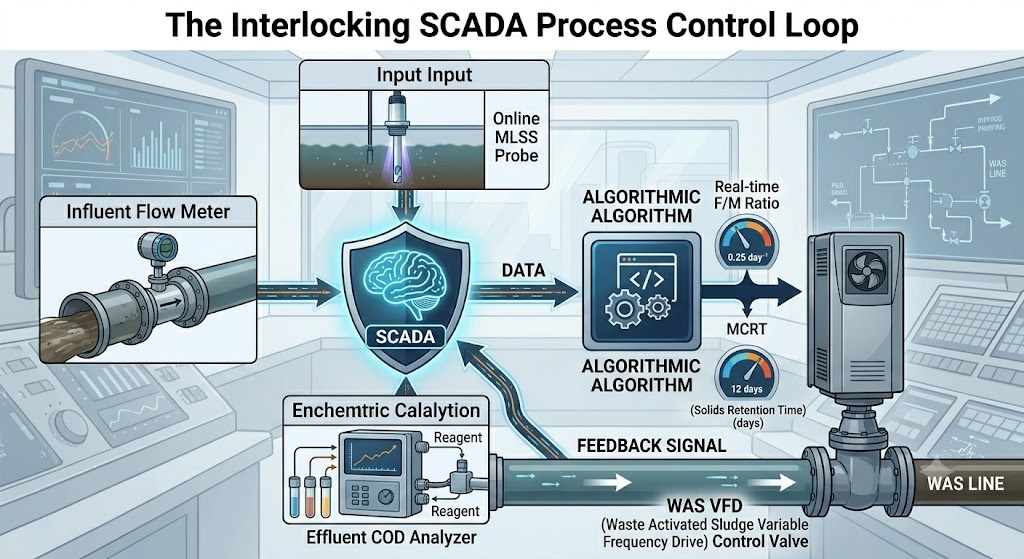

Prijelaz na digitalne blizance i SCADA auto-kontrolu

Moderni objekti za tretman koriste jedinstveni Matrica kontrole procesa unutar svojih SCADA sustava. Online optičke MLSS sonde instalirane na sredini bazena za prozračivanje daju kontinuirane podatke o krutim tvarima. U kombinaciji s digitalnim magnetskim mjeračima protoka na ulaznoj i WAS liniji, SCADA sustav automatski modulira pogonske crpke s promjenjivom frekvencijom (VFD) kako bi održao stabilan ciljani MCRT.

Kada iznenadno industrijsko opterećenje promijeni omjer F/M, automatizacija detektira odgovarajući pad potrebe za otopljenim kisikom (DO) i mogu se odmah izvršiti prilagodbe. Ova integracija osigurava da MCRT djeluje kao sidro za stabilnost, dok F/M služi kao dijagnostički alat za procjenu varijacija opterećenja u stvarnom vremenu.

8. Sažetak: Zaključci izvršnih direktora za upravitelje pogona

Optimiziranje postrojenja s aktivnim muljem zahtijeva odstupanje od povijesnih uobičajenih metodologija i prihvaćanje metrike dinamičkog procesa:

• Uključite brze surogate: Zamijenite standardno 5-dnevno kašnjenje BPK testiranja s 2-satnom COD probavom na stolu ili online UV-Vis optičkim senzorima za proaktivno upravljanje visokim F/M udarima.
• Normalizacija za sadržaj pepela: Nikada ne izračunavajte ciljeve procesa koristeći ukupni MLSS; dati prioritet MLVSS-u za izolaciju aktivne biološke mase od inertnog riječnog mulja i mineralnih taloga.
• Ugradite ciljeve kinetičke temperature: Pomak ciljnog F/M raspona je niži zimi i viši ljeti kako bi odgovarao prirodnim metaboličkim fluktuacijama bakterija.
• Prakticirajte konzervativno trošenje: Zaštitite svoj sustav od procesnih oscilacija ograničavanjem bilo koje jednodnevne volumetrijske prilagodbe WAS na 15%.
