Vrste filtracije membrane na temelju veličine pilia
Široki spektar izazova filtracije, od uklanjanja velikih suspendiranih krutih tvari do razdvajanja pojedinih iona, zahtijeva niz membranskih tehnologija. Ove se tehnologije prvenstveno razlikuju po karakterističnim veličinama pora, što dovodi do klasifikacije u četiri glavne vrste filtracije membrane: mikrofiltraciju, ultrafiltraciju, nanofiltraciju i reverznu osmozu. Svaka vrsta nudi određenu razinu razdvajanja i prikladna je za različite primjene.
Mikrofiltracija (MF)
Mikrofiltracija (MF) predstavlja najgrublji kraj membranske filtracije. MF membrane dizajnirane su za uklanjanje suspendiranih krutih tvari, bakterija i velikih koloida iz tekućina ili plinova.
- Veličine pora: Obično se kreću od 0,1 do 10 mikrona (µM) . Uobičajene i široko korištene veličine pora: 0,22 µm, 0,45 µm, 0,8 µm i 1,0 µm
Stiardizacija: Mnoge regulatorne smjernice i industrijski stiardi (npr. Za ispitivanje kvalitete vode, farmaceutska proizvodnja) određuju upotrebu određenih veličina pora, posebno 0,22 µm i 0,45 µm.
- Tipične aplikacije:
- Proizvodnja vode: Uklanjanje suspendiranih krutih tvari, zamućenosti i protozoa (poput Giardia i Kriptosporidium ) od pitke vode. Koristi se kao pred-liječenje za ostale membranske procese (UF, NF, RO).
- Hrana i piće: Pojašnjenje voćnih sokova, vina i piva; Uklanjanje kvasca i bakterija u obradi mlijeka.
- Pharmaceuticals: Sterilizacija hladnih tekućina, pojašnjenje bioloških otopina.
- Biotehnologija: Skupljanje stanica, razdvajanje biomase.
-
0,22 µm:
- "Sterilizirajuća ocjena": Ovo je zlatni standard za sterilna filtracija . Većina bakterija je veća od 0,22 µm, tako da se filter s ovom veličinom pora uglavnom smatra učinkovit za uklanjanje bakterija i osiguravanje sterilnosti u tekućini. To je ključno u lijekovima, biotehnologiji (npr. Priprema medija za staničnu kulturu) i za proizvodnju sterilne vode.
- Važno je napomenuti da, iako uklanja većinu bakterija, neke vrlo male bakterije (poput Mikoplazma ) i virusi mogu proći.
-
0,45 µm:
- Opća mikrobiološka filtracija: Ova veličina pora široko je prihvaćena za mikrobiološka analiza , uključujući ispitivanje vode i kontrolu kvalitete hrane/pića. Izvrsno je za snimanje najčešćih bakterija za nabrajanje (brojanje kolonija) jer omogućava dobru difuziju hranjivih tvari kroz pore, podupirući robusni rast bakterija na površini filtra nakon filtracije.
- Pojašnjenje: Također se često koristi za general pojašnjenje otopina za uklanjanje čestica, većih mikroorganizama i zamućenosti, bez nužnog postizanja pune sterilnosti.
-
0,8 µm:
- Uklanjanje čestica i predfiltracija: Često se koristi za grubo uklanjanje čestica I kao predfilter Za zaštitu sitnijih membrana (poput 0,45 µm ili 0,22 µm filtera) od preranog začepljenja većim krhotinama.
- Specifične mikrobiološke primjene: Ponekad se koristi za specifične mikrobiološke testove ili praćenje čestica gdje se trebaju zadržati veće čestice ili specifične vrste stanica, a istovremeno omogućuju prolazak manjih komponenti. Uobičajeno u praćenju zraka (npr. Azbestna analiza) i nekim fluidnim analizama.
-
1,0 µm:
- Gruba filtracija/predfiltracija: Općenito se koristi za gruba filtracija za uklanjanje većih suspendiranih krutih tvari, sedimenata i bruto čestica iz tekućine. Ovo je uobičajeno predfiltracija Korak u mnogim industrijskim i laboratorijskim procesima kako biste produžili život sljedećih sitnijih filtera.
- Skupljanje/pojašnjenje stanica: Može se koristiti u nekim biološkim primjenama za berbu većih stanica ili pojašnjenje vrlo mutnih otopina.
Ultrafiltracija (UF)
Ultrafiltracija (UF) djeluje na finijoj skali od mikrofiltracije, sposobna ukloniti manje čestice i makromolekule. UF membrane obično zadržavaju viruse, proteine i veće organske molekule, a istovremeno dopuštaju da prođu vodu i manje otopljene soli.
- Veličine pora: U rasponu od 0,01 do 0,1 mikrona (µM) , ili često izraženo kao Prekid molekularne mase (MWCO) od 1.000 do 500.000 daltona. MWCO se odnosi na približnu molekulsku masu najmanjih globularnih proteina koji je 90% zadržao membranom.
- Tipične aplikacije:
- Proizvodnja vode: Uklanjanje virusa, endotoksina, koloida i makromolekula za pročišćavanje pitke vode; Proizvodnja otpadnih voda za ponovnu upotrebu.
- Hrana i piće: Koncentracija mliječnih proteina, pojašnjenje sokova, oporavak enzima.
- Pharmaceuticals & Biotechnology: Koncentracija i pročišćavanje proteina, enzima i cjepiva; Uklanjanje pirogena.
- Industrijska: Odvajanje emulzije ulja/vode, oporavak boje u procesima elektrocoat -a.
Nanofiltracija (NF)
Membrane nanofiltracije (NF) često se nazivaju "lagano odbacujući RO membrane", jer padaju između UF -a i RO u smislu mogućnosti odvajanja. NF membrane su učinkovite u uklanjanju multivalentnih iona (poput iona tvrdoće), nekih manjih organskih molekula i većine virusa, dok omogućavaju monovalentne ione (poput natrijevog klorida) i vodu da slobodnije prolaze od RO membrana.
- Veličine pora: U rasponu od 0,001 do 0,01 mikrona (µM) , ili MWCO obično od 150 do 1.000 daltona.
- Tipične aplikacije:
- Voda omekšavanje: Uklanjanje tvrdoće (kalcij, magnezij) iz vode bez potrebe za kemijskom regeneracijom.
- Voda za piće: Uklanjanje boje, pesticida i otopljenog organskog ugljika (DOC).
- Hrana i piće: Demineralizacija sirutke, rafiniranje šećera, koncentracija proizvoda.
- Pharmaceuticals: Koncentracija antibiotika, desalting.
- Industrijska: Uklanjanje boje iz otpadnih voda, odvajanje specifičnih komponenti u kemijskim procesima.
Reverzna osmoza (RO)
Reverzna osmoza (RO) predstavlja najfiniju razinu razdvajanja membrane, sposobna odbaciti gotovo sve otopljene soli, anorganske molekule i veće organske molekule. Djeluje na primjenu tlaka veći od osmotskog tlaka, prisiljavajući vodu kroz izuzetno gustu membranu, dok otopljene nečistoće ostavljaju iza sebe.
- Veličine pora: Učinkovito <0,001 mikrona (µM) , ili neporozan U tradicionalnom smislu, radeći više na mehanizmu difuzije otopine. Oni prvenstveno odbacuju na temelju naboja i veličine, učinkovito uklanjajući ione.
- Tipične aplikacije:
- Desalinizacija: Pretvaranje morske vode ili bočaste vode u pitku vodu.
- Proizvodnja vode ultračiste: Proizvodnja vode visoke čistoće za elektroniku, lijekove i proizvodnju energije.
- Proizvodnja otpadnih voda: Pročišćavanje visoke razine za ponovnu upotrebu i ispuštanje vode.
- Hrana i piće: Koncentracija voćnih sokova, proizvodnja deionizirane vode.
- Industrijska: Proces pročišćavanja vode, oporavak proizvoda.
Vrsta filtracije | Tipični raspon veličine pora | Ključna razdvajanja | Tipični radni tlak (traka/PSI) | Uobičajene primjene |
Mikrofiltracija (MF) | 0,1 do 10 µm | Suspendirane krute tvari, bakterije, veliki koloidi, alge | 0,1 - 2 bara (1,5 - 30 psi) | Pročišćavanje vode (prije liječenja), pojašnjenje hrane/pića, farmaceutska hladna sterilizacija, filtracija bioreaktora |
Ultrafiltracija (UF) | 0,01 do 0,1 µm (ili 1.000 do 500.000 MWCO) | Virusi, proteini, makromolekule, endotoksini, koloidi | 0,5 - 7 bara (7 - 100 psi) | Liječenje pitke vode, koncentracija proteina, ponovna upotreba otpadnih voda, pročišćavanje enzima, oporavak boje |
Nanofiltracija (NF) | 0,001 do 0,01 µm (ili 150 do 1.000 MWCO) | Dvovalentni i multivalentni ioni (npr. Kalcij, magnezij), neke organske molekule, pesticidi, virusi | 5 - 30 bara (70 - 450 psi) | Omekšavanje vode, uklanjanje boje i organskih tvari, demineralizacija prehrambenih proizvoda, pročišćavanje otpadnih voda |
Reverzna osmoza (RO) | <0,001 µm (ili neporozno; odbacivanje iona) | Gotovo sve otopljene soli (ioni), male anorganske molekule, organske molekule, bakterije, virusi | 10 - 70 bara (150 - 1000 psi) | Desalinizacija morske vode/bočaste vode, ultračista proizvodnja vode, pročišćavanje otpadnih voda na visokoj razini, koncentracija farmaceutskih sastojaka |
Više povezano:
Uvod u membranske filtre i veličinu pora
Membranski filtri su sofisticirani alati za odvajanje koji su revolucionirali različite industrije, od pročišćavanja vode do farmaceutskih proizvoda. U svojoj srži, ovi filtri funkcioniraju tako što djeluju kao selektivne barijere, omogućujući prolazak određenih tvari tijekom zadržavanja drugih. Učinkovitost membranskog filtra u obavljanju ovog kritičnog zadatka gotovo u potpunosti ovisi o jednoj ključnoj karakteristici: veličina pora .
Veličina pora membranskog filtra diktira da se čestice, molekule ili čak ioni mogu odvojiti od struje tekućine. Zamislite mikroskopsko sito; Veličina rupa u tom situ određuje što prolazi i što se uhvati. Slično tome, manijske pore unutar membranskog filtra izrađene su na određene dimenzije kako bi se postigli željeni ishodi razdvajanja.
Razumijevanje veličine pora membrane najvažnije je u procesima filtracije. Pogrešno odabrana veličina pora može dovesti do neučinkovitog filtracije, preranog membrane ili čak oštećenja na samoj membrani. Suprotno tome, odabir optimalne veličine pora osigurava učinkovito odvajanje, proširuje životni vijek membrane i u konačnici dovodi do učinkovitijih i ekonomičnijih procesa.
Sada se udubimo u zamršeni svijet veličine pora membranskog filtra. Definirat ćemo:
* Što veličina pora uistinu znači
* Istražite različite kategorije filtracije membrane na temelju veličine pora
* Raspravite o čimbenicima koji utječu na odabir veličine pora
* Označite raznolike aplikacije u kojima su ovi filtri neophodni.
* Nadalje, ispitat ćemo metode za određivanje veličine pora, rješavanje uobičajenih izazova i pogledati uzbudljive trendove koji oblikuju budućnost membranske tehnologije.

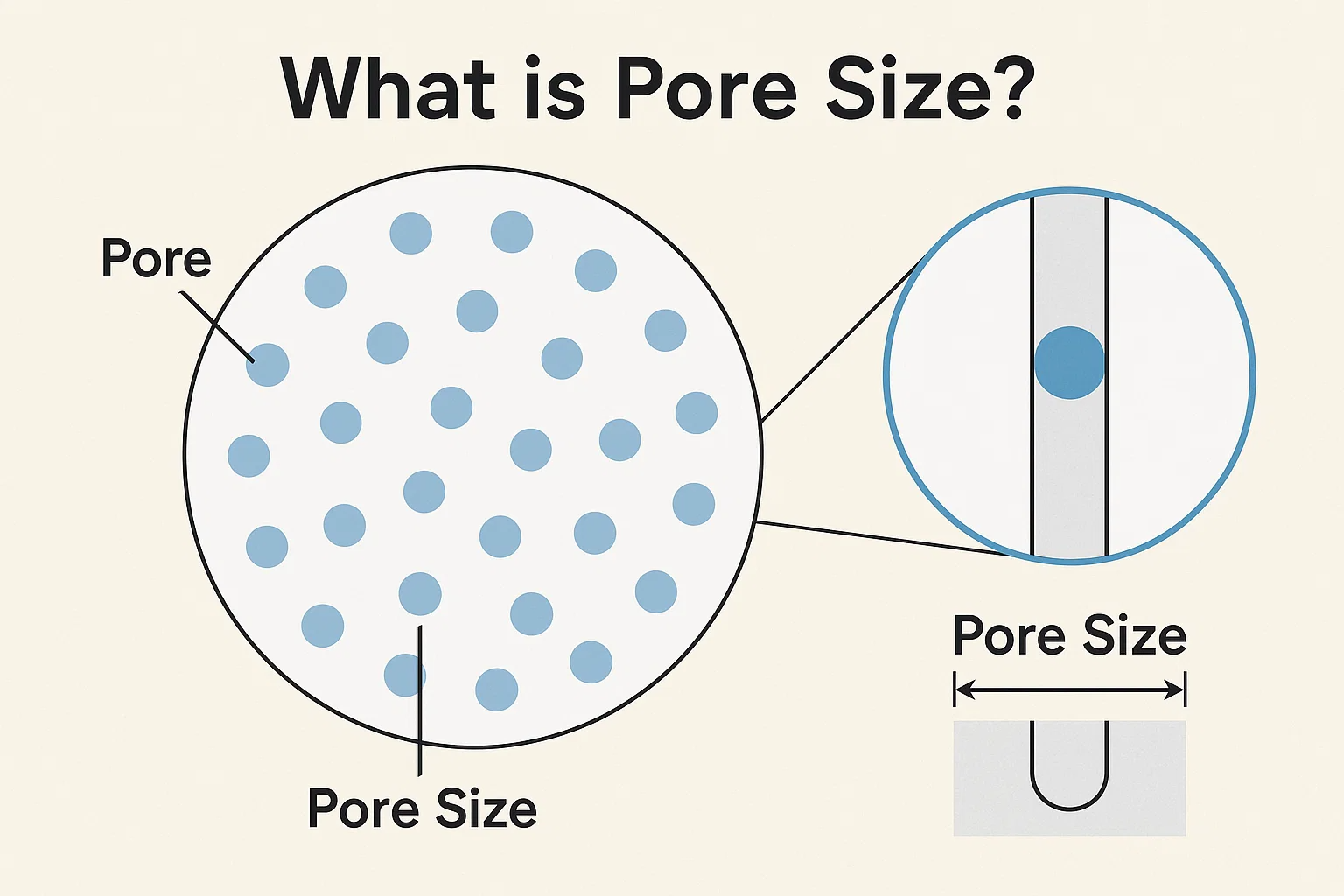

Koja je veličina pora?
U središtu svakog postupka filtracije membrane leži koncept veličina pora . U kontekstu membranskih filtera, veličina pora odnosi se na Prosječni promjer mikroskopskih otvora ili kanala koji prožimaju membranski materijal . Te pore nisu samo rupe, već su zamršeni putevi dizajnirani tako da omogućuju prolazak tekućine, a fizički blokiraju čestice veće od njihovih definiranih dimenzija.
Mjerne jedinice za veličinu pora obično se izražavaju u bilo kojem mikroni (µM) or Nanometri (NM) . Stavljati ove jedinice u perspektivu:
- 1 mikron (µM) je od milijun metra ( 1 0 - 6 metara). Za usporedbu, ljudska kosa je promjera otprilike 50-100 µm.
- 1 nanometar (NM) Je li jedan milijardi metra ( 1 0 - 9 metara). Jedna molekula vode promjera je oko 0,27 nm.
Izbor jedinice često ovisi o skali filtracije. Mikroni se obično koriste za veće veličine pora na mikrofiltraciji, dok su nanometri rasprostranjeniji kada se raspravlja o izuzetno finim porama ultrafiltracije, nanofiltracije i membrane reverzne osmoze.
Dubok utjecaj veličine pora na učinkovitost filtracije ne može se precijeniti. Izravno diktira presjek za razdvajanje. Zamislite membranu veličine pora od 0,2 µm. Ova je membrana dizajnirana za zadržavanje bilo koje čestice ili mikroorganizma veće od 0,2 µm, a istovremeno omogućava prolazak manjih molekula i vode.
- Manje veličine pora Općenito dovode do veće učinkovitosti filtracije, jer mogu ukloniti sitnije čestice, otopljene krute tvari, pa čak i neke viruse. Međutim, to često dolazi uz cijenu smanjenog toka (brzina protoka) i povećanje pada tlaka preko membrane, jer je otpor na protok veći.
- Veće veličine pora Omogućite veće potrebe za tokom i nižim tlakom, što ih čini pogodnim za uklanjanje grubih čestica ili za korake prije filtracije. Komplet je, međutim, niži stupanj razdvajanja i nemogućnost uklanjanja vrlo finih onečišćenja.
Stoga je pažljiv odabir veličine pora membrane kritični dizajn parametar, koji je izravno povezan s željenom razinom čistoće i operativnom učinkovitošću filtracijskog sustava. To je osjetljiva ravnoteža između postizanja potrebnog odvajanja i održavanja praktične brzine protoka za danu primjenu.

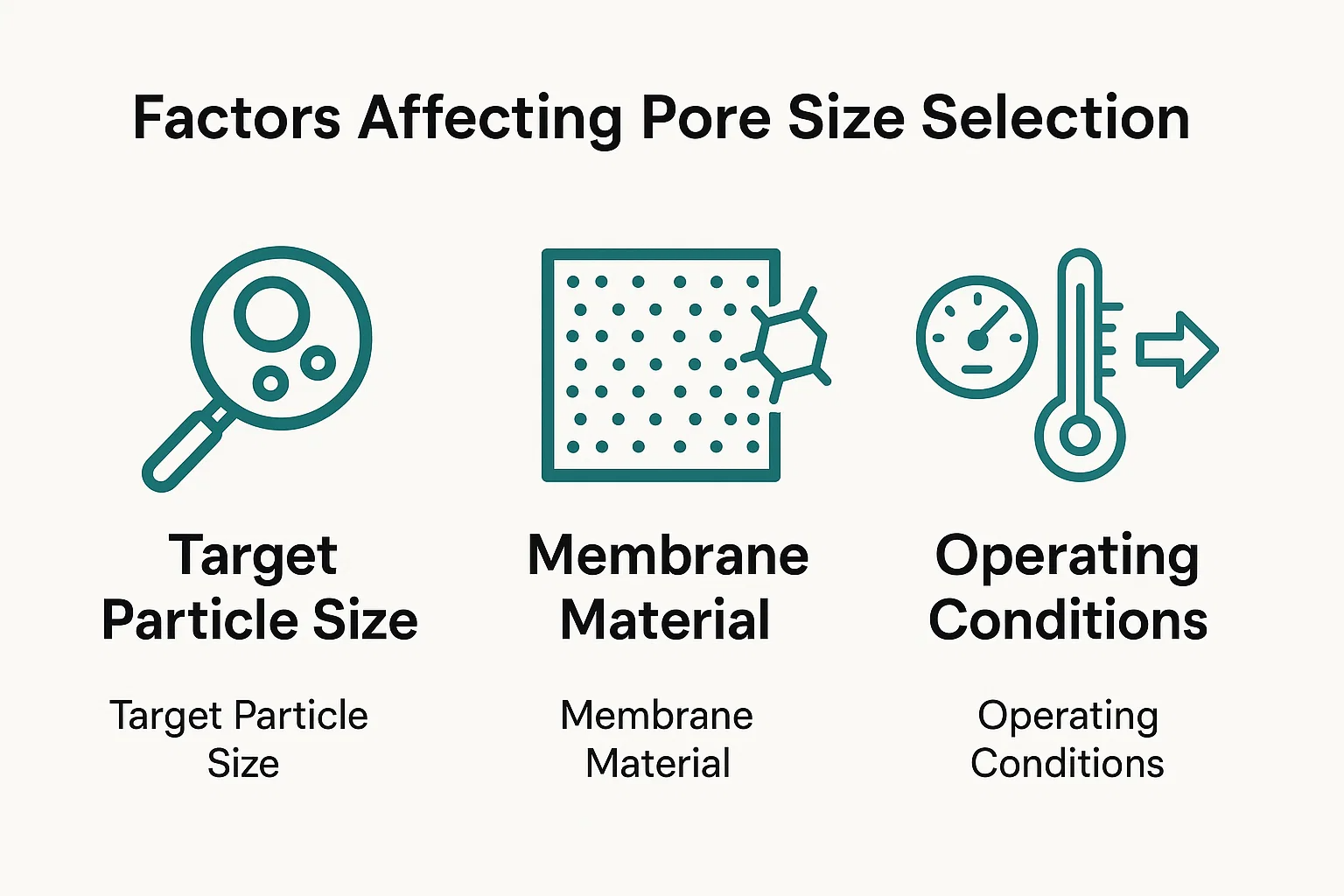

Čimbenici koji utječu na odabir veličine pora
Odabir ispravne veličine pora na membrani je kritična odluka koja izravno utječe na uspjeh, učinkovitost i isplativost bilo kojeg postupka filtracije. Ovaj izbor nije proizvoljni; To je pažljiv čin uravnoteženja pod utjecajem nekoliko ključnih čimbenika koji diktiraju potrebnu razdvajanje, kompatibilnost membrane i operativnu izvedivost.

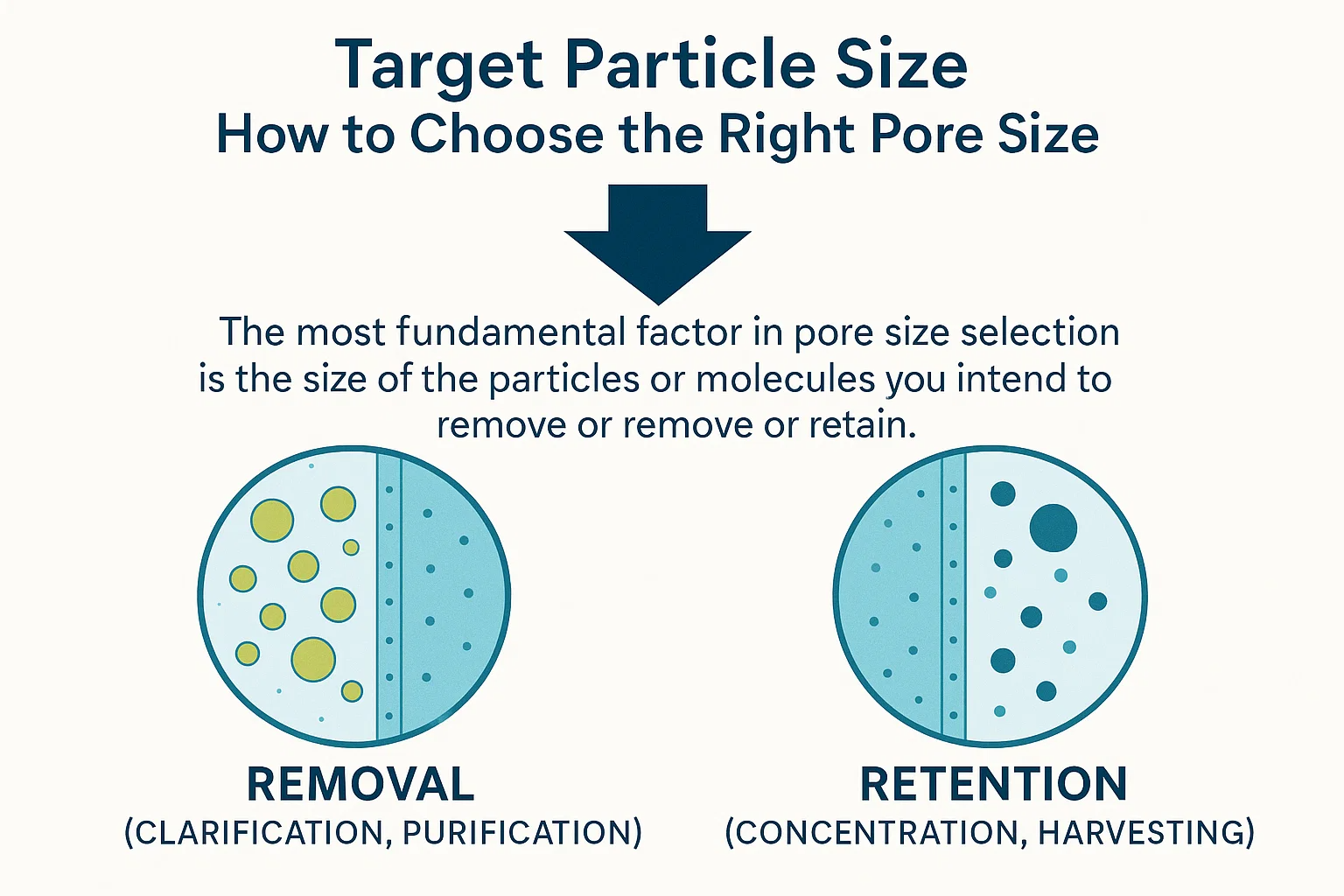

Ciljna veličina čestica: Kako odabrati pravu veličinu pora
Najosnovniji faktor u odabiru veličine pora je Veličina čestica ili molekula koje namjeravate ukloniti ili zadržati .
- Za uklanjanje (pojašnjenje, pročišćavanje): Veličina pora membrane mora biti značajno manja od ciljanog onečišćenja. Na primjer, ako trebate ukloniti bakterije s prosječnom veličinom od 0,5 µm, vjerojatno biste odabrali mikrofiltracijsku membranu s veličinom pora od 0,2 µm ili manjim kako biste osigurali učinkovito zadržavanje. Uobičajeno pravilo je odabir veličine pora 1/3 do 1/10 veličine najmanjih čestica koje želite ukloniti, računajući oblik čestica i potencijalno obrađivanje membrane.
- Za zadržavanje (koncentracija, berba): Suprotno tome, ako je vaš cilj koncentrirati željenu tvar (npr. Proteine ili stanice), veličina pora membrane trebala bi biti dovoljno mala da zadrži ciljnu tvar, a istovremeno omogućuje prolazak otapala i manjih nečistoća. Ovdje koncept prekida molekularne mase (MWCO) postaje posebno relevantan za UF i NF membrane.
Razumijevanje raspodjele veličine komponenti u vašem toku tekućine je najvažnije. To često zahtijeva prethodnu analizu struje ulaganja pomoću tehnika poput dinamičkog raspršivanja svjetla ili mikroskopije.
Membranski materijal: Utjecaj na veličinu pora i kompatibilnost
Materijal iz kojeg je izgrađena membrana igra značajnu ulogu u svojoj inherentnoj strukturi pora, kemijskom otporu i ukupnom performansama. Različiti materijali podvrgavaju se različitim rasponima veličine pora i primjenama:
-
Polimerne membrane: To su najčešći tip i uključuju materijale poput polisulfona (PS), polietherulfon (PES), poliviniliden fluorida (PVDF), celuloznog acetata (CA), poliamida (PA) i polipropilena (PP).
- Utjecaj na veličinu pora: Proces proizvodnje (npr. Fazna inverzija, istezanje) i sam polimer diktiraju dostižni raspon veličine pora i distribuciju. Na primjer, celulozne membrane često se koriste za opću filtraciju gdje su željena hidrofilna svojstva, dok je PVDF poznat po kemijskom otpornosti i širokoj dostupnosti veličine pora. Polyamid je dominantan materijal za RO i NF membrane zbog izvrsnih svojstava odbacivanja soli.
- Kompatibilnost: Ključna je kemijska kompatibilnost membranskog materijala s dovodnom tekućinom (pH, otapala, oksidantima) i kemikalijama za čišćenje. Korištenje nespojivog materijala može dovesti do degradacije membrane, promjena veličine pora i kvara sustava. Temperaturna ograničenja materijala također utječu na prikladnost.
-
Keramičke membrane: Napravljene od materijala poput glinice, cirkonija ili Titanije, ove su membrane obično robusnije.
- Utjecaj na veličinu pora: Keramičke membrane uglavnom nude vrlo ujednačene veličine pora, što ih čini prikladnim za precizna razdvajanja. Obično se nalaze u MF i UF aplikacijama.
- Kompatibilnost: Oni pokazuju izuzetnu kemijsku i toplinsku stabilnost, omogućujući im da izdrže teška kemijska okruženja, visoke temperature i agresivne režime čišćenja koje polimerne membrane ne mogu.
Radni uvjeti: tlak, temperatura i brzina protoka
Uvjeti pod kojima postupak filtracije djeluje također jako utječu na odabir veličine pora i performanse membrane.
- Pritisak: Kao što je rečeno, potreban je veći pogonski tlak za prevladavanje povećanog hidrauličkog otpora manjih pora. Odabrana membrana mora biti u stanju izdržati potreban radni tlak bez kompaktiranja ili održavanja oštećenja. Nedovoljan tlak će dovesti do niskog toka, dok pretjerani tlak može oštetiti strukturu membrane.
- Temperatura: Temperatura utječe na viskoznost tekućine i, posljedično, tok kroz membranu. Veće temperature općenito dovode do niže viskoznosti tekućine i time većeg toka. Međutim, membranski materijali imaju ograničenja temperature, izvan kojih njihov strukturni integritet ili stabilnost veličine pora može biti ugrožen.
- Brzina protoka (tok): Željeni protok protoka permeata (fluks) je kritični dizajnerski parametar. Iako manje pore nude bolje odvajanje, oni inherentno pružaju niži tok pri danom tlaku. Dizajn sustava mora uravnotežiti potrebu za odvajanjem s potrebnom propusnošću. Veće brzine protoka mogu zahtijevati veće površine membrane ili veći operativni pritisci, što utječe na kapital i operativne troškove.
Ukratko, odabir veličine pora prave membrane filtra je višestruka odluka koja zahtijeva temeljito razumijevanje karakteristika dovoda, željenog ishoda odvajanja, svojstava dostupnih membranskih materijala i praktičnih ograničenja radnog okruženja. Zabluda u ovom odabiru može dovesti do skupe neučinkovitosti ili čak neuspjeha procesa.

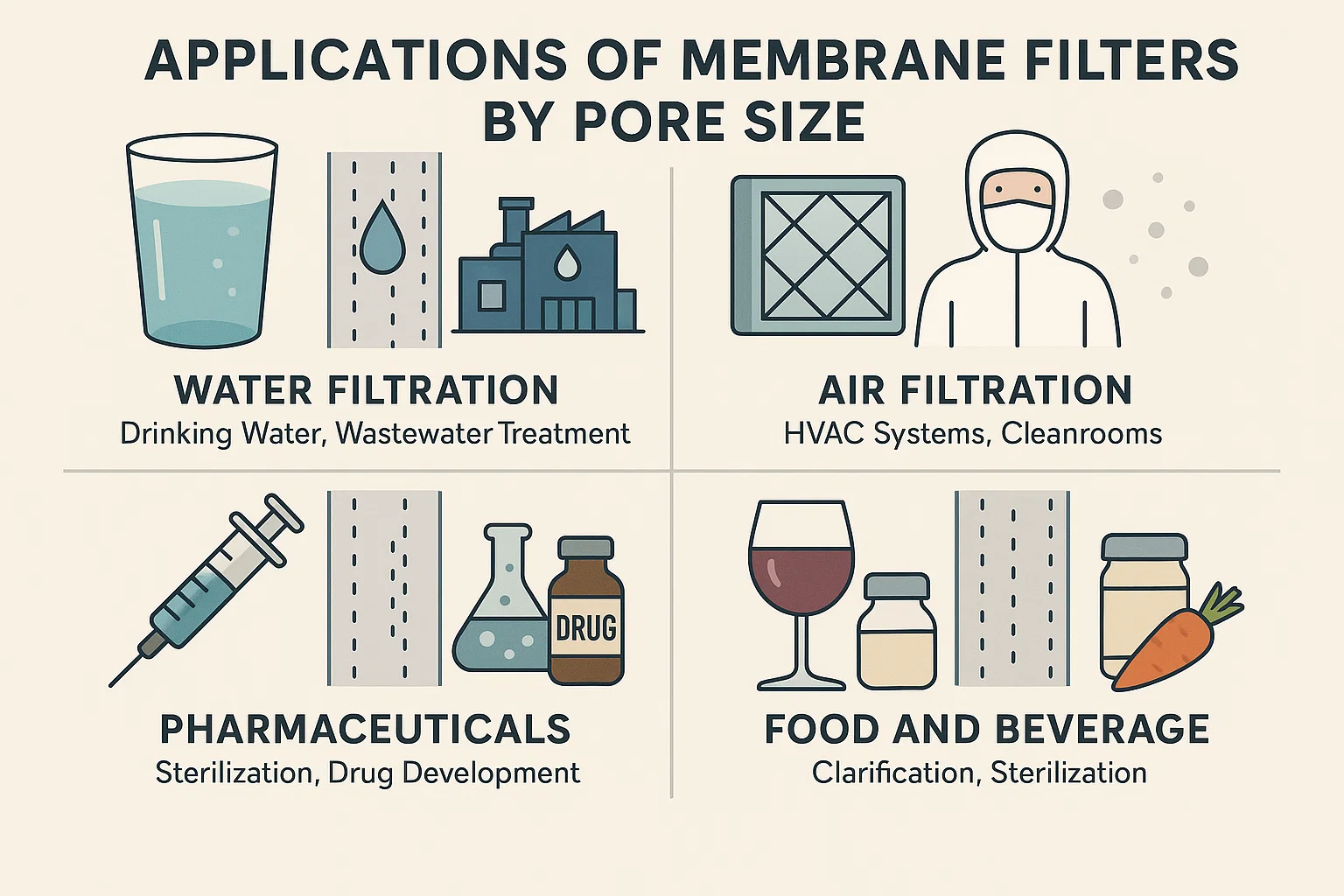

Primjene membranskih filtera prema veličini pora
Sposobnost filtera membrane da precizno kontrolira ono što prolazi i što se zadržava, uglavnom zbog njihovih dizajniranih veličina pora, čini ih neophodnim u velikom nizu industrija. Od osiguravanja sigurne vode za piće do proizvodnje lijekova koji spašavaju život, ovi su filtri središnji u procesima pročišćavanja, razdvajanja i koncentracije.
Filtracija vode: Pitka voda, pročišćavanje otpadnih voda
Membranski filtri su kamen temeljac modernog obrade vode, baveći se izazovima čistoće u rasponu od makroskopskih onečišćenja do mikroskopskih patogena i otopljenih soli.
- Mikrofiltracija (MF) i ultrafiltracija (UF): Ove membrane, s veličinama pora u 0,1 do 10 µm (MF) and 0,01 do 0,1 µm (UF) raspon, široko se koristi za uklanjanje suspendiranih krutih tvari, zamućenosti, bakterija, protozoa (poput Kriptosporidium and Giardia ) i virusi iz izvora pitke vode. Izvrsni su koraci prije liječenja za naprednije sustave membrane, štiteći sitnije membrane od razbijanja. U pročišćavanju otpadnih voda, MF/UF može proizvesti visokokvalitetne otpadne otpadne otpadne voda pogodne za pražnjenje ili čak ponovnu upotrebu, učinkovitim uklanjanjem suspendiranih krutih tvari, bakterijama i nekim organskim tvarima.
- Nanofiltracija (NF): S veličinama pora obično 0,001 do 0,01 µm , NF membrane koriste se za omekšavanje vode uklanjanjem multivalentnih iona tvrdoće (kalcij, magnezij) i za smanjenje razine otopljenog organskog ugljika (DOC), boje i sintetičkih organskih spojeva (npr. Pesticida) iz pitke vode. To omogućuje kvalitetniji permeat od UF -a.
- Reverzna osmoza (RO): Učinkovito <0,001 µm Veličine pora (koje djeluju putem otopine-difuzije), RO membrane su krajnja barijera za pročišćavanje vode. Oni su kritični za desalinizacija morske vode i bočaste vode, stvarajući pitku vodu. RO je također bitan za proizvodnju ultračirna voda Potrebno je u industrijama poput elektronike, farmaceutskih proizvoda i stvaranja energije uklanjanjem gotovo svih otopljenih soli i nečistoća.
Filtracija zraka: HVAC sustavi, čiste sobe
Iako je izraz "veličina pora" obično povezan s tekućim filtracijom, princip se primjenjuje podjednako na filtraciju zraka (plina), gdje membrane filtriraju čestice u zraku.
- Microfiltracija (MF) (i HEPA/ULPA Media): Koriste se specijalizirani mediji nalik membrani, često klasificirani po učinkovitosti uklanjanja čestica, a ne diskretne veličine pora. Na primjer, HEPA (zrak visoke učinkovitosti) Filteri obično hvataju 99,97% čestica 0.3 μ m u veličini i ULPA (ultra-niski zrak čestica) Filteri su još finiji. To su ključne za:
- HVAC sustavi: Poboljšanje kvalitete zraka u zatvorenom uklanjanjem prašine, peludi, spore kalupa i nekih alergena.
- Čiste sobe: Stvaranje i održavanje visoko kontroliranih okruženja (npr. ISO klasa 1 do 9) neophodno za proizvodnju poluvodiča, farmaceutsku proizvodnju i osjetljiva istraživanja, gdje čak i čestice sub-mikrona mogu uzrokovati kontaminaciju ili nedostatke.
Farmaceutski proizvodi: sterilizacija, razvoj lijekova
Strogi zahtjevi čistoće farmaceutske industrije čine membranske filtre neophodnim.
- Mikrofiltracija (MF): Sterilna filtracija tekućina (npr. Mediji za kulturu, puferi, oftalmičke otopine) prije pakiranja uobičajena je primjena za 0,1 ili 0,2 µm MF membrane, osiguravajući uklanjanje bakterija i gljivica, izbjegavajući toplinski osjetljivi aktivni sastojci.
- Ultrafiltracija (UF): UF membrane (obično 0,01 do 0,1 µm ili specifični MWCO) su vitalni za:
- Koncentracija i pročišćavanje proteina: Koncentrirajući terapijski proteini, enzimi i cjepiva.
- Diafiltracija: Uklanjanje soli ili razmjenu pufera tijekom pročišćavanja proteina.
- Uklanjanje pirogena: Eliminiranje endotoksina (pirogena) iz vode za ubrizgavanje (WFI).
- Nanofiltracija (NF) i reverzna osmoza (RO): Koristi se za prethodno liječenje dovodne vode za UF/RO sustave i za generiranje farmaceutska voda (npr. Pročišćena voda, voda za ubrizgavanje) koja zahtijeva izuzetno nisku razinu nečistoća, uključujući otopljene soli i organske spojeve.
Hrana i napitak: pojašnjenje, sterilizacija
Membranski filtri poboljšavaju kvalitetu, rok trajanja i sigurnost širokog spektra proizvoda za hranu i piće.
- Mikrofiltracija (MF):
- Pojašnjenje pića: Pojašnjenje vina, piva (uklanjanje kvasca, bakterija i čestica izmaglice) i voćnih sokova.
- Obrada mlijeka: Hladna pasterizacija mlijeka (smanjenje bakterijskog opterećenja bez topline), frakcioniranje komponenti mlijeka.
- Ultrafiltracija (UF):
- Koncentracija proteina: Koncentrirajući proteini mlijeka (npr. Za proizvodnju sira), koncentracija proteina surutke.
- Pojašnjenje soka: Uklanjanje suspendiranih krutih tvari i makromolekula iz sokova uz očuvanje okusa.
- Nanofiltracija (NF):
- Rafiniranje šećera: Desaliranje i pročišćavanje otopina šećera.
- Koncentracija soka: Djelomična koncentracija sokova s istodobnom demineralizacijom.
- Reverzna osmoza (RO):
- Koncentracija: Koncentracija tekućine osjetljivih na toplinu poput kave, voćnih sokova ili mliječnih proizvoda, nudeći uštedu energije u usporedbi s isparavanjem.
- Voda za preradu: Osiguravanje vode visoke čistoće za formulaciju i čišćenje proizvoda.
Industrijska primjena: kemijska prerada, nafta i plin
Osim potrošnog materijala, membranski filtri bave se kritičnim potrebama za razdvajanjem i pročišćavanjem u teškoj industriji.
- Mikrofiltracija (MF) i ultrafiltracija (UF):
- Proizvodnja otpadnih voda: Opće pojašnjenje i uklanjanje suspendiranih krutih tvari iz industrijskih otpadnih voda.
- Razbijanje emulzije: Odvajanje ulja od vode u tekućinama za obradu metala ili proizvedeno vodu u naftnoj i plinskoj industriji.
- Oporavak katalizatora: Zadržavajući vrijedne katalizatore od reakcijskih smjesa.
- Prethodno liječenje: Zaštita druge opreme nizvodno i finije membrane.
- Nanofiltracija (NF) i reverzna osmoza (RO):
- Proces Pročišćavanje vode: Osiguravanje vode visoke čistoće za kotlove, rashladne tornjeve i proizvodne procese.
- Oporavak proizvoda: Oporavak vrijednih kemikalija iz otpadnih tokova.
- Koncentracija slane slane: Koncentrirajući otopine soli u različitim kemijskim procesima.
- Kemijsko razdvajanje: Razdvajanje specifičnih komponenti u kemijskoj sintezi ili koracima pročišćavanja.
Kako odrediti veličinu pora membranskog filtra
Iako je veličina pora temeljna karakteristika membranskog filtra, to nije uvijek jednostavno, izravno mjerenje. Umjesto toga, to se često zaključuje standardiziranim testiranjem ili daju proizvođači na temelju njihovih procesa kontrole kvalitete. Točno određivanje veličine pora presudno je za osiguravanje da membrana djeluje onako kako se očekuje za namjeravanu primjenu.
Specifikacije koje pružaju proizvođači
Najčešći način saznanja veličine pora membranskog filtra je preispitivanje Tehničke specifikacije i listovi podataka koje pruža proizvođač . Ugledni proizvođači ulažu veliko u kontrolu kvalitete i karakterizaciju svojih proizvoda. Te će se specifikacije obično navesti:
- Nominalna veličina pora: Ovo je opća klasifikacija, što ukazuje na prosječnu veličinu pora. To znači da je membrana osmišljena tako da zadržava određeni postotak čestica na ili iznad navedene veličine. Na primjer, nominalni filter od 0,2 µm može zadržati 99,9% čestica u toj veličini. To je prosjek i ne podrazumijeva da je svaka pora upravo ta veličina.
- Apsolutna veličina pora: Ovo je preciznija specifikacija, što ukazuje da se zadržavaju sve čestice veće od navedene veličine (često 100% zadržavanje u određenim uvjetima ispitivanja). To je kritično za prijave poput sterilne filtracije gdje je potrebno potpuno uklanjanje mikroorganizama.
- Izbijanje molekularne mase (MWCO): Za ultrafiltracijske i nanofiltracijske membrane, proizvođači često određuju MWCO u daltonima, koji opisuje molekulsku masu pri kojoj se membrana zadržava 90% specifičnog globularnog proteina (ili dekstrana). Ovo je funkcionalna mjera veličine pora za molekularne razdvajanja.
- Ocjene zadržavanja za određene organizama: Posebno za aplikacije za liječenje farmaceutskih ili vode, proizvođači mogu odrediti sposobnost membrane da zadržavaju specifične bakterije (npr., Brevundimonas diminuta za 0,22 µm sterilne filtre) ili viruse. To nudi praktičnu mjeru performansi orijentirane na aplikaciju.
Važno je napomenuti da različiti proizvođači mogu koristiti malo različite metodologije ispitivanja ili definicije za "nominalne" nasuprot "apsolutno", pa usporedba specifikacija među markama zahtijeva pažljivo razmatranje.
Metode ispitivanja: Test točke mjehurića, mikroskopska analiza
Osim tvrdnji proizvođača, postoje utvrđene metode za karakterizaciju ili provjeru učinkovite veličine pora i integriteta membranskog filtra.
1. Test točke mjehurića
A Test točke mjehurića je široko korištena, nerazorna metoda za određivanje najveće veličine pora u membranskom filtru i za provjeru integriteta membrane. Temelji se na principu da tekućina koja se drži u pora površinske napetosti može biti prisiljena na plin.
- Načelo: Membrana se prvo vlaže s tekućinom (npr. Vodom ili alkoholom), ispunjavajući sve pore. Tlak plina (obično zrak ili dušik) primjenjuje se na jednu stranu vlažne membrane, dok je druga strana otvorena za atmosferu (ili potopljena u tekućini). Kako se tlak plina postupno povećava, na kraju će prevladati površinsku napetost koja drži tekućinu u najvećem pora. Na ovoj "mjehurićnoj točki", primijetit će se kontinuirani tok mjehurića koji izlazi s mokre strana membrane.
- Izračun: Tlak pri kojem se to događa izravno je povezan s najvećom veličinom pora po jednadžbi Young-Laplace:
-
- P = = ( 4γCOSθ )/D:
- P je li tlak mjehurića
- γ Je li površinska napetost tekućine za vlaženje
- θ Je li kontaktni kut tekućine sa zidom pora (često se pretpostavlja da je 0 ∘ Za potpunu vlaženje, pa cos θ = 1 )
- D je promjer najvećeg pora.
Test mjehurića izvrstan je za kontrolu kvalitete, otkrivanje oštećenja proizvodnje ili provjeru je li membrana oštećena ili ugrožena (npr. Kemijskim napadom ili prekomjernim tlakom). Točka mjehurića s nižim od očekivanih ukazuje na to da su prisutne veće pore, što podrazumijeva gubitak integriteta.
2. Mikroskopska analiza (npr. Elektronska mikroskopija)
Za izravniju vizualnu procjenu strukture pora mogu se upotrijebiti napredne mikroskopske tehnike, posebno:
- Skeniranje elektronske mikroskopije (SEM): SEM pruža slike visoke rezolucije površine membrane i presjeka, omogućujući izravnu vizualizaciju pora. Iako ne daje funkcionalnu veličinu pora poput testa mjehurića, može otkriti morfologiju pora, distribuciju i ukupnu strukturu membrane. Moderni softver za analizu slika tada se može koristiti za mjerenje veličine vidljivih pora i generiranje raspodjele veličine pora.
- Prijenosna elektronska mikroskopija (TEM): TEM nudi još veće uvećanje i razlučivost, korisno za karakterizaciju vrlo finih pora membrana UF, NF i RO, posebno njihovu unutarnju strukturu.
Iako je neprocjenjivo za istraživanje i razvoj, mikroskopska analiza obično je laboratorijska metoda, a ne rutinska test u procesu ili terenska ispitivanja za provjeru veličine pora zbog njegove složenosti i troškova.
Važnost točne određivanja veličine pora
Precizno određivanje veličine pora najvažnije je iz nekoliko razloga:
- Osiguranje performansi: Osigurava da će membrana postići željenu učinkovitost odvajanja (npr. Sterilnost, jasnoća, odbacivanje rastvora).
- Optimizacija procesa: Pomaže u odabiru prave membrane za određenu primjenu, sprječavajući prekomjernu filtraciju (premalo pora, visoki trošak, nizak tok) ili pod-filtracije (prevelike pore, nedovoljna čistoća).
- Kontrola kvalitete: Služi kao vitalna mjera kontrole kvalitete za proizvođače i krajnje korisnike, potvrđujući dosljednost i integritet proizvoda.
- Rješavanje problema: Pomaže u dijagnosticiranju problema poput oštećenja, oštećenja ili oštećenja proizvodnje koji mogu promijeniti učinkovitu veličinu pora.
U osnovi, razumijevanje i provjera veličine pora membranskog filtra nije samo akademska vježba; To je presudan korak u dizajniranju, upravljanju i održavanju učinkovitih sustava filtracije.
Uobičajeni problemi povezani s veličinom pora
Iako su membranski filtri nevjerojatno učinkoviti alati za odvajanje, njihova zamršena struktura pora također ih čini osjetljivim na nekoliko operativnih problema. Mnogi od ovih izazova, poput obrađivanja, začepljenja i potrebe za testiranjem integriteta, intrinzično su povezani s veličinom pora na membrani i njegovom interakcijom s tekućinom koja se filtrira.
Debela: kako veličina pora utječe na membranu
Fouling je vjerojatno najprodavaniji i najznačajniji izazov u filtraciji membrane. Odnosi se na nakupljanje neželjenih materijala na ili unutar membranskih pora, što dovodi do smanjenja protoka permeata (brzina protoka) i/ili povećanja tlaka transmembranskog tlaka (TMP) potrebnog za održavanje fluksa. Ova akumulacija u osnovi smanjuje učinkovitu veličinu pora i povećava otpornost na protok.
Kako veličina pora utječe na debele:
- Manje veličine pora, veća tendencija za opadanje: Membrane s manjim porama (UF, NF, RO) općenito su osjetljivije na prelijevanje jer odbacuju širi raspon tvari, uključujući manje koloide, makromolekule i otopljene organske tvari koje se mogu nasloniti na površinu membrane ili adsorb u dionice. Čvrsta struktura nudi više mjesta za interakciju i manje prostora za prolazak FouLants -a.
- Poručni priključak: Čestice ili molekule veće od pora membrane će se akumulirati na površini, tvoreći "sloj kolača". Ovaj sloj djeluje kao sekundarni filter, dodajući otpor i smanjujući tok.
- Blokiranje pora/adsorpcija: Manje gadosti, posebno otopljene organske molekule, mogu adsorbirati na unutarnje površine pora ili blokirati ulaz pora, učinkovito smanjujući promjer pora. To je često teže očistiti od obračuna površine.
- Biofouling: Mikroorganizmi (bakterije, gljivice, alge) mogu se pričvrstiti na površinu membrane i razmnožavati se, tvoreći ljepljivi biofilm. Ovaj biofilm može brzo pokriti pore, značajno spriječiti tok, pa čak i dovesti do nepovratnih oštećenja ako se ne upravlja učinkovito. Veličina pora ne sprječava biološku pričvršćivanje, ali gušća membrana može ograničiti prodor.
Fouling smanjuje učinkovitost filtracije, povećava potrošnju energije (zbog većih potreba za tlakom), skraćivanje životnog vijeka membrane i zahtijeva češće čišćenje ili zamjenu, a sve to dodaje operativnim troškovima.
Začepljenje: Problemi i strategije prevencije
Začepljenje je ozbiljan oblik propadanja gdje membrane pore postaju potpuno blokirane, često većim česticama ili agregatima, što dovodi do drastičnog ili potpunog gubitka fluksa. Iako obrada može biti postupno pad, začepljenje može biti iznenadni.
Pitanja vezana za začepljenje:
- Nepovratna oštećenja: Jako začepljenje može učiniti membrane nemoguće očistiti, što dovodi do preuranjene zamjene.
- Neujednačena raspodjela protoka: Djelomično začepljene membrane mogu dovesti do neravnomjernog protoka preko površine membrane, potencijalno stvarajući lokalizirana područja većeg tlaka i stresa.
- Isključivanje sustava: Često začepljenje zahtijeva stanke sustava za čišćenje ili zamjenu membrane, što utječe na produktivnost.
Strategije prevencije za začepljenje:
- Učinkovito prebraz: Ovo je najvažnija strategija. Korištenje grubih filtera (npr. Filteri za patrone, filtre granuliranih medija) ili čak MF membrane kao prije filtra prije UF, NF ili RO sustava mogu ukloniti veće suspendirane krute tvari i smanjiti opterećenje na sitnijim membranama.
- Odgovarajući odabir veličine pora: Odabir veličine pora koja je pogodna za kvalitetu dovodne vode i razinu primijenjene prije liječenja. Prekomjerno filtriranje (koristeći premale veličine pora za dani uvod) pogoršat će začepljenje.
- Optimizirana dinamika protoka: Rad na odgovarajućim brzinama protoka u tangencijalnoj filtraciji protoka (TFF) pomaže da se odvajaju od flaila s površine membrane, minimizirajući stvaranje sloja kolača.
- Redovni režimi čišćenja: Primjena rasporeda za kemijsko čišćenje (čistoće ili CIP) i/ili fizičko čišćenje (npr. Povratno ispuštanje za MF/UF) kako bi se uklonili akumulirani flaile prije nego što postanu nepovratno začepljeni.
Testiranje integriteta: Osiguravanje dosljedne veličine i performansi pora
S obzirom na kritičnu ulogu veličine pora u performansama membrane, posebno u primjenama koje zahtijevaju apsolutnu zadržavanje čestica ili mikroba (npr. Sterilna filtracija), Testiranje integriteta je najvažnije. Ispitivanje integriteta provjerava da struktura pora na membrani ostaje netaknuta i bez oštećenja, pukotina ili zaobilaznih kanala koji bi učinkovito stvorili pore veće od priloženih.
- Zašto je ključno: Čak i jedna proizvodna oštećenja ili operativna oštećenja (npr. Od pretjeranog tlaka, kemijskog napada ili rukovanja) mogu dovesti do "rupe" ili suze. Takav defekt zaobilazi dizajnirano isključenje veličine pora, omogućavajući onečišćenju da prođu, ugrožavajući cijeli postupak filtracije.
- Uobičajene metode:
- Test točke mjehurića: Kao što je rečeno, ovo je primarna metoda. Pad tlaka točke mjehurića ukazuje na veliku defektu.
- Difuzijski test: Mjeri protok plina kroz vlažne pore pod tlakom ispod točke mjehurića. Prekomjerni protok ukazuje na nedostatak.
- Test zadržavanja tlaka: Mjeri propadanje tlaka tijekom vremena u zapečaćenom, vlažnom filtru s pritiskom na plin. Brzi pad tlaka sugerira curenje.
- Ispitivanje protoka naprijed: Slično kao difuzijski test, ali mjeri ukupni protok plina, koji uključuje i difuziju i rasuti protok kroz bilo kakve velike nedostatke.
Ispitivanje integriteta rutinski se izvodi prije i nakon kritičnih procesa filtracije (posebno u farmaceutskim i sterilnim primjenama) i nakon ciklusa čišćenja. Omogućuje jamstvo da se učinkovita performansa veličine pora na membrani održava tijekom svog operativnog života.
Ukratko, upravljanje problemima vezanim za veličinu pora membrane, poput obrađivanja i začepljenja, zahtijeva proaktivne strategije koje uključuju pažljivo prije liječenja, optimizirani rad i robusno čišćenje. Nadalje, redovito testiranje integriteta daje uvjerenje da ključne mogućnosti isključivanja veličine membrane ostaju beskompromisne.
Odabir pravog membranskog filtra
Putovanje od razumijevanja što veličina pora znači shvaćanje svojih različitih aplikacija kulminira u kritičnom zadatku odabira pravo Membranski filter za određenu potrebu. Ova je odluka rijetko jednostavna i uključuje sustavnu procjenu nekoliko ključnih čimbenika kako bi se osigurala optimalna učinkovitost, učinkovitost i ekonomska održivost.
Procjena vaših potreba za filtracijom
Prvi i najvažniji korak je jasno definirati ciljeve vašeg procesa filtracije. Zapitajte se:
- Koji je željeni ishod? Pokušavaš li:
- Razjasniti tekućinu (ukloniti zamućenost)?
- Sterilizirajte otopinu (ukloniti bakterije/viruse)?
- Koncentrirajte vrijedan proizvod (npr. Proteini)?
- Uklonite otopljene soli ili određene ione?
- Pročistiti vodu na razinu ultračiste?
- Koja je potrebna razina čistoće? Koja je maksimalna dopuštena koncentracija ili veličina zaostalih onečišćenja? To će izravno voditi potrebnu veličinu pora. Na primjer, filter od 0,45 µm može biti dovoljan za opće pojašnjenje, ali za sterilnu filtraciju potreban je 0,22 µm ili čvršći filter.
- Kakva je priroda toka hrane? Je li to tekućina ili plin? Koji je njegov tipično opterećenje čestica ili otopljeni sadržaj krutih tvari? Je li vrlo viskozan ili relativno tanak?
- Koliki je potreban protok (brzina protoka)? Koliko tekućine ili plina treba preraditi po jedinici vremena? To utječe ne samo na vrstu membrane, već i potrebnu ukupnu površinu membrane.
- Koji su regulatorni zahtjevi? Za primjene u farmaceutskim proizvodima, hrani i piću ili pitkoj vodi mogu postojati određeni regulatorni standardi (npr. FDA, USP, WHO) koji diktiraju performanse filtra.
Jasno razumijevanje ovih potreba suzit će potencijalne tipove membrane (MF, UF, NF, RO) i odgovarajuće raspone veličine pora.
S obzirom na svojstva tekućine koja se filtrira
Osim onečišćenja, karakteristike same tekućine igraju značajnu ulogu u odabiru membrane, posebno što se tiče kompatibilnosti s membranskim materijalom.
- Kemijski sastav:
- Ph: PH tekućine mora biti kompatibilan s membranskim materijalom. Neki se materijali brzo razgrađuju u visoko kiselim ili alkalnim uvjetima.
- Prisutnost otapala: Organska otapala mogu nabreknuti, otopiti ili ozbiljno oštetiti određene polimerne membrane. Mogle bi biti potrebne keramičke membrane ili specifični polimeri otporni na otapalo (npr. PVDF).
- Oksidizeri: Snažni oksidatori (poput klora) mogu oštetiti mnoge membranske materijale, posebno poliamidne RO/NF membrane. Mogu se biti potrebne membrane otporne na klor ili pred-liječenje za uklanjanje klora.
- Temperatura: Raspon radne temperature mora biti unutar ograničenja tolerancije membrane. Visoke temperature mogu uzrokovati razgradnju membrane ili promjene u strukturi pora. Suprotno tome, vrlo niske temperature mogu povećati viskoznost tekućine, smanjujući tok.
- Viskoznost: Visoko viskozne tekućine zahtijevaju veće radne pritiske ili veće površine membrane kako bi se postigla željena brzina protoka, bez obzira na veličinu pora.
- Potencijal za obradu: Procijenite potencijal da fluid zabije membranu. Tekućima s visokim suspendiranim krutim tvarima, koloidima, otopljenim organskim tvarima ili mikroorganizmima zahtijevat će robusniju pred-liječenje, specifične membranske materijale ili učinkovite strategije čišćenja. Membrane s površinskim svojstvima koje se odupiru adheziji (npr. Hidrofilne površine za vodene otopine) mogu biti korisne.
Procjena isplativosti različitih tipova membrane
Kapitalni i operativni troškovi povezani s membranskim sustavima filtracije značajno se razlikuju ovisno o odabranoj tehnologiji i njegovoj skali.
- Kapitalni izdaci (CAPEX):
- Trošak membrane: Fine membrane pora (RO> NF> UF> MF) općenito su skuplje po jedinici površine zbog njihove složene proizvodnje.
- Komponente sustava: Operacije s većim tlakom (RO, NF) zahtijevaju robusnije pumpe, tlačne posude i cjevovode, povećavajući početne troškove postavljanja.
- Operativni izdaci (OPEX):
- Potrošnja energije: Troškovi pumpanja izravno su proporcionalni radnom tlaku i protoku. RO sustavi, koji zahtijevaju najveću potrošnju energije.
- Zamjena membrane: Život se razlikuje ovisno o primjeni, kvaliteti hrane i režimu čišćenja. Zamjena membrane finih polja može biti značajan ponavljajući trošak.
- Čišćenje kemikalija i postupaka: Učestalost i agresivnost čišćenja potrebna za borbu protiv obrane doprinose operativnim troškovima.
- Troškovi prije liječenja: Razina pred-liječenja potrebna za zaštitu membrane također dodaje ukupni operativni proračun.
Ključno je izvesti a Ukupni trošak vlasništva (TCO) Analiza koja razmatra i početne ulaganja i dugoročne operativne troškove. Ponekad, ulaganje u nešto skuplju membranu s boljim otporom na dekoliranje ili duljim vijekom životnog vijeka može dovesti do značajnih ušteda u energiji, čišćenju i zamjenskim troškovima tijekom životnog vijeka sustava. Suprotno tome, odabir RO sustava kada bi NF dovoljan mogao biti nepotreban trošak kapitala i energije.
Pažljivo razmatrajući ove isprepletene čimbenike - vaše ciljeve filtracije, karakteristike tekućine i ekonomske implikacije - možete donijeti informiranu odluku o odabiru membranskog filtra s optimalnom veličinom i svojstvima pora za vašu specifičnu primjenu. Ovaj holistički pristup osigurava ne samo učinkovitu filtraciju, već i održiv i ekonomičan rad.
Još uvijek imate pitanje? Jednostavno se obratite Hangzhou Nihaowater, htjeli bismo pomoći.
